KM(BB)
マルチバックフィルターハウジング(Inlet/Outlet ボトム側)

設計圧力: 10kgf/cm2

設計温度: 100℃

最大操作圧力:10kgf/cm2

操作温度: 75℃



別売品: バックエレメント、押え金具、圧力計

特長

1. 大流量、マルチバックフィルターハウジング。

2. マルチバックフィルターハウジングは、ダビット式の蓋を使用されています。フタの吊上げは付属のハンドルを用いて行います。蓋の開閉はスイングボルトのため、蓋と本体の密着性が無工具で確保できます。

3. Oリング溝があるため、Oリングの飛び出し防止に効果の高くて交換も容易です。

応用

水道水/地下水

食品産業

飲料水産業

環境関連産業

電子産業

機械加工プロセス

メッキ産業

石油化学工業

プール

特殊液体ろ過

水処理産業

廃水処理産業

製薬、化粧品産業

機械製造業

化学工業

燃料フィルター

半導体産業

工場設備用水、工場排水

製品コード
KM 2 2 4 BB 3 10K E EA
モデル エレメント枚数 エレメントサイズ 材質 接続口径の方向 接続口径のサイズ 接続口径の規格 Oリング材質 外面/内面仕上げ

KM

2-12

1-Bag No.1

2-Bag No.2

4-304

6-316

6L-316L

BB- Bottom In & Bottom Out

2-2”

221-2-1/2”

3-3''

4-4''

5-5''

6-6''

8-8''

10-10''

12-12''

150P-ANSI

10K-JIS

PN10-DIN

C-Clamp

PF-PT/BSPT/Rc(Female)

PM-PT/BSPT/R(Male)

NF-NPT(Female)

NM-NPT(Male)

BF-BSPF/G (Female)

BM-BSPF/G (Male)

E-EPDM

N-NBR

V-VITON

S-SILICON

TS-TEFLON+SILICON

A- 酸洗い

E- 電解研磨

P- バフ研磨

S- サンドブラスト処理

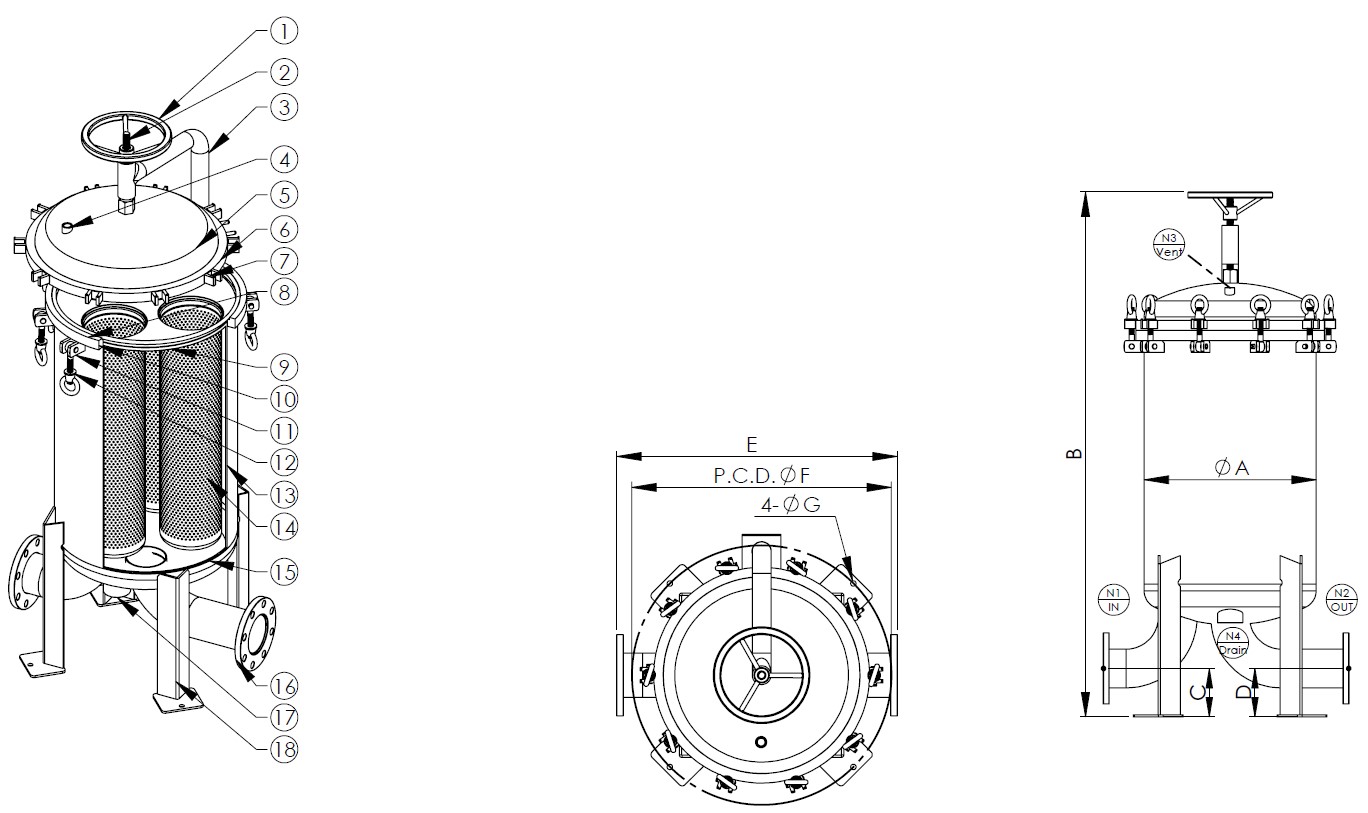

図面

1. ハンドル

2. ボルト

3. ダビット

4. エアベント

5. カバー

6. カバーフランジ

7. ナット受け座

8. O-リング

9.バスケットプレート

10.シェルフランジ

11.ナット受け座

12.アイナット

13.シェル

14.バスケット

15.鏡板

16. 液入口/液出口

17.ドレン

18. 脚



規格
商品コード

エレメント数量

N1/N2

N3

N4

A m/m

B m/m

C m/m

D m/m

E m/m

F(PCD)m/m

 G m/m

M³/Hr
KM2 2 3" 1/2" 2" Ø406 1679 108 108 584 Ø516 Ø14 90
KM2 2 4" 1/2" 2" Ø406 1774 127 127 660 Ø516 Ø14 90
KM3 3 3" 1/2" 2" Ø508 1716 108 108 686 Ø618 Ø14 135
KM3 3 4" 1/2" 2" Ø508 1812 127 127 724 Ø618 Ø14 135
KM4 4 3" 1/2" 2" Ø560 1716 108 108 698 Ø704 Ø18 180
KM4 4 4" 1/2" 2" Ø560 1812 127 127 737 Ø704 Ø18 180
KM4 4 6" 1/2" 2" Ø600 1960 152 152 876 Ø744 Ø18 180
KM5 5 3" 1/2" 2" Ø560 1760 108 108 698 Ø704 Ø18 225
KM5 5 4" 1/2" 2" Ø560 1856 127 127 737 Ø704 Ø18 225
KM5 5 6" 1/2" 2" Ø600 2004 152 152 876 Ø744 Ø18 225
KM6 6 3" 1/2" 2" Ø600 1774 108 108 734 Ø744 Ø18 270
KM6 6 4" 1/2" 2" Ø600 1870 127 127 763 Ø744 Ø18 270
KM6 6 6" 1/2" 2" Ø600 2018 152 152 876 Ø744 Ø18 270
KM7 7 3" 1/2" 2" Ø762 1774 108 108 813 Ø962 Ø19 315
KM7 7 4" 1/2" 2" Ø762 1870 127 127 864 Ø962 Ø19 315
KM7 7 6" 1/2" 2" Ø762 2018 152 152 927 Ø962 Ø19 315
KM7 7 8" 1/2" 2" Ø762 2177 184 184 1047 Ø962 Ø19 315
KM8 8 4" 1/2" 2" Ø762 1893 127 127 864 Ø962 Ø19 360
KM8 8 6" 1/2" 2" Ø762 2042 152 152 927 Ø962 Ø19 360
KM8 8 8" 1/2" 2" Ø762 2202 184 184 1047 Ø962 Ø19 360
KM9 9 6" 1/2" 2" Ø813 2150 152 152 1016 Ø1013 Ø19 405
KM9 9 8" 1/2" 2" Ø813 2310 184 184 1016 Ø1013 Ø19 405
KM10 10 6" 1/2" 2" Ø864 2150 152 152 1092 Ø1063 Ø19 450
KM10 10 8" 1/2" 2" Ø864 2310 184 184 1067 Ø1063  Ø19  450
KM10 10 10" 1/2" 2" Ø965 2489 216 216 1219 Ø1165  Ø19  450
KM12 12 8" 1/2" 2" Ø965 2343 184 184 1130 Ø1165  Ø19  540
KM12 12 10" 1/2" 2" Ø965 2522 216 216 1219 Ø1165  Ø19  540
