スプリング型　マルチバックフィルターハウジング

設計圧力: 10kgf/cm2

設計温度: 100℃

最大操作圧力:10kgf/cm2

操作温度: 75℃



別売品: バックエレメント、押え金具、圧力計

特長

1.　大流量、マルチバックフィルターハウジング。

2.　マルチバックフィルターハウジングは、ダビット式の蓋を使用されています。フタの吊上げは付属のハンドルを用いて行います。蓋の開閉はスイングボルトのため、蓋と本体の密着性が無工具で確保できます。

3.　Oリング溝があるため、Oリングの飛び出し防止に効果の高くて交換も容易です。

4.　内臓されたスプリングであるヒンジ付き蓋により、蓋の重量を軽減。任意の角度で蓋を保持、調整することは可能です。

応用

水道水/地下水

食品産業

飲料水産業

環境関連産業

電子産業

機械加工プロセス

メッキ産業

石油化学工業

プール

特殊液体ろ過

水処理産業

廃水処理産業

製薬、化粧品産業

機械製造業

化学工業

燃料フィルター

半導体産業

工場設備用水、工場排水

製品コード
KR 2 2 4 BB 3 10K E EA
モデル エレメント枚数 エレメントサイズ 材質 接続口径の方向 接続口径のサイズ 接続口径の規格 Oリング材質 外面/内面仕上げ

KR

2-12

1-Bag No.1

2-Bag No.2

4304

6-316

6L-316L

SS- Side In & Side Out

SB- Side In & Bottom Out

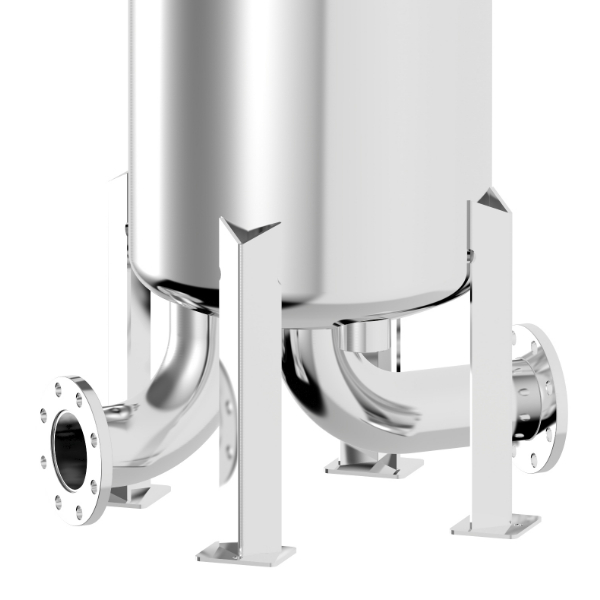

BB- Bottom In & Bottom Out

2-2”

221-2-1/2”

3-3''

4-4''

5-5''

6-6''

8-8''

10-10''

12-12''

150P-ANSI
10K-JIS
PN10-DIN
C-CLAMP
PF-PT/BSPT/Rc
      (Female)
PM-PT/BSPT/R
        (Male)
NF-NPT (Female)
NM-NPT (Male)
BF-BSPF/G (Female)
BM-BSPF/G (Male)

E-EPDM

N-NBR

V-VITON

S-SILICON

TS-TEFLON+SILICON

A- 酸洗い

E- 電解研磨

P- バフ研磨

S- サンドブラスト処理
図面

1. カバー

2. エアーベント

3. カバーフランジ

4. ナット受け座

5. カバー上げるユニット

6. O-リング

7. カバーフランジ

8. ナット受け座

9. アイナット

10. バスケットプレート　

11. バスケット

12. シェル

13. 鏡板

14. ドレン

15. 液入口/液出口

16. 脚

規格
商品コード エレメント数量

N1/N2

 N3 N4 B m/m C m/m D m/m E m/m F (PCD) m/m  G m/m M³/Hr
KR2 2 3" 1/2"  2"  1202 108 108 584 Ø516 Ø14 90
KR2 2 4" 1/2"  2"  1258 127 127 660 Ø516 Ø14 90
KR3 3 3" 1/2"  2"  1241 108 108 686 Ø618 Ø14 135
KR3 3 4" 1/2"  2"  1297 127 127 724 Ø618 Ø14 135
KR4 4 3" 1/2"  2"  1263 108 108 698 Ø704 Ø18 180
KR4 4 4" 1/2"  2"  1319 127 127 737 Ø704 Ø18 180
KR4 4 6" 1/2"  2"  1443 152 152 876 Ø744 Ø18 180
KR5 5 3" 1/2"  2"  1263 108 108 698 Ø704 Ø18 225
KR5 5 4" 1/2"  2"  1319 127 127 737 Ø704 Ø18 225
KR5 5 6" 1/2"  2"  1443 152 152 876 Ø744 Ø18 225
KR6 6 3" 1/2"  2"  1289 108 108 724 Ø744 Ø18 270
KR6 6 4" 1/2"  2"  1345 127 127 763 Ø744 Ø18 270
KR6 6 6" 1/2"  2"  1443 152 152 876 Ø744 Ø18 270
KR7 7 3" 1/2"  2"  1353 108 108 813 Ø962 Ø19 315
KR7 7 4" 1/2"  2"  1409 127 127 864 Ø962 Ø19 315
KR7 7 6" 1/2"  2"  1508 152 152 927 Ø962 Ø19 315
KR7 7 8" 1/2"  2"  1614 184 184 1047 Ø962 Ø19 315
KR8 8 4" 1/2"  2"  1409 127 127 864 Ø962 Ø19 360
KR8 8 6" 1/2"  2"  1508 152 152 927 Ø962 Ø19 360
KR8 8 8" 1/2"  2"  1614 184 184 1047 Ø962 Ø19 360
