1. 内臓されたスプリングであるヒンジ付き蓋により、蓋の重量を軽減。任意の角度で蓋を保持、調整することは可能です。
2. 蓋の開閉はクランプのため、カートリッジの交換、定期点検が簡単です。
3. Oリング溝があるため、Oリングの飛び出し防止に効果の高くて交換も容易です。
4. エレメント座の設計は、カートリッジフィルター形状DOE(ダブルオープンエンド) と 222型のSOE（シングルオープンエンド）両用です。
水道水/地下水
食品産業
飲料水産業
環境関連産業
電子産業
機械加工プロセス
メッキ産業
石油化学工業
プール
特殊液体ろ過
水処理産業
廃水処理産業
製薬、化粧品産業
機械製造業
化学工業
燃料フィルター
半導体産業
工場設備用水、工場排水
| TRQ | 20 | 3 | 4 | F | 4 | 10K | E | EA |
| モデル | カートリッジ本数 | カートリッジ長さ | 材質 | カートリッジタイプ | 接続口径のサイズ | 接続口径の規格 | Oリング材質 | 外面/内面仕上げ |
TRQ |
13-82 |
3-30" 4-40" |
4-304 6-316 6L-316L |
F-DOE 5-222 7-226 |
2-2” 221-2-1/2” 3-3” 4-4” 5-5" 6-6"
|
150P-ANSI |
E-EPDM N-NBR V-VITON S-SILICON |
A- 酸洗い E- 電解研磨 P- バフ研磨 S- サンドブラスト処理 |

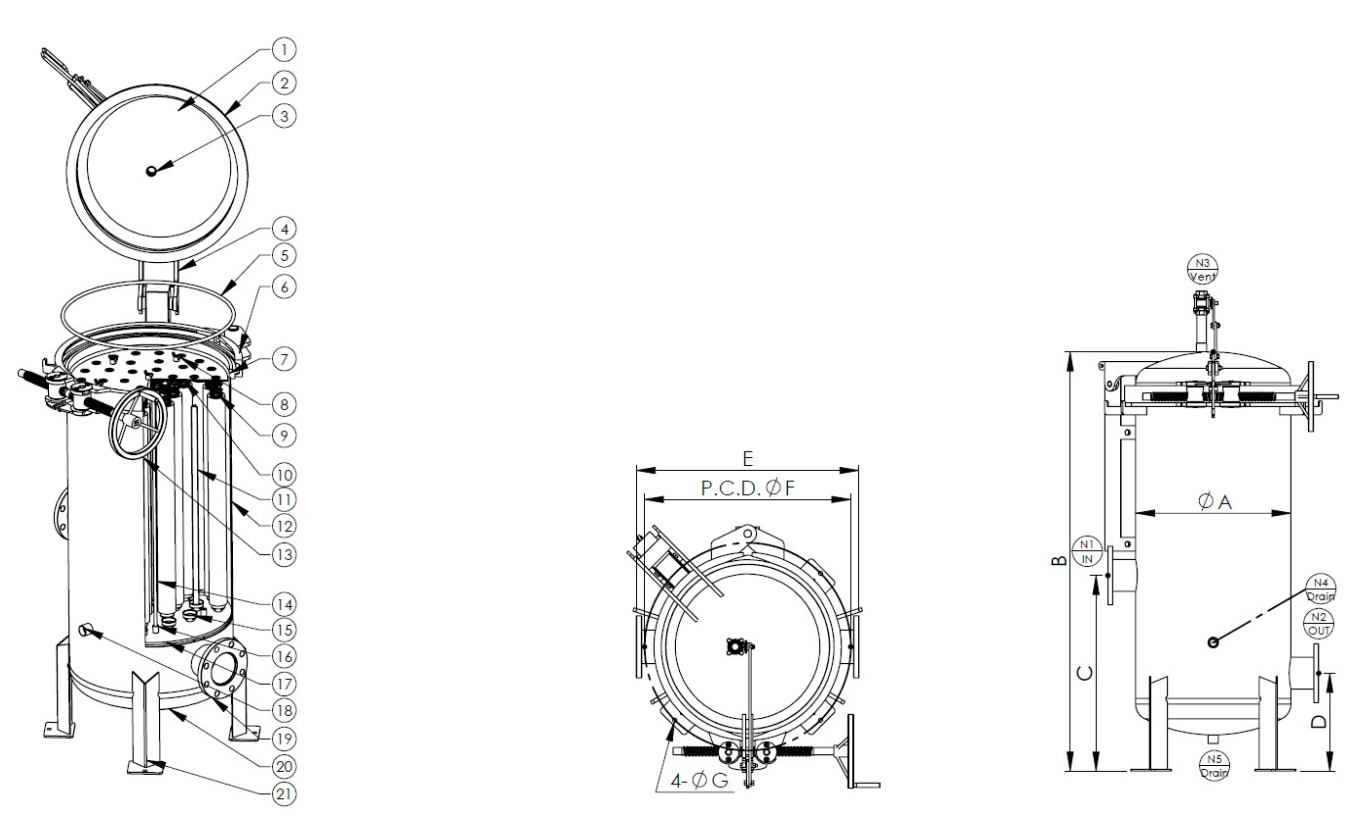

1. 本体蓋
2. カバーフランジ
3. エアベント
4. カバー上げるユニット
5. O-リング
6. クランプ
7. シェルフランジ
8. ナット
9. スプリング
10.プレッシャプレート
11. カートリッジポスト
12. シェル
13. ハンドル
14. センターシャフト
15. エレメント座
16. ナット
17. 仕切板
18. ドレン
19. 液出口
20. 鏡板
21. 脚
| 商品コード | カートリッジ寸法 | N1/N2 |
N4/N5 |
A m/m | B m/m | C m/m | D m/m | E m/m | F (PCD) m/m | G m/m | M³/Hr | GPM |
| TRQ13~20 | 30" | 2"~4" | 1" | Ø406 | 1451 | 700 | 350 | 606 | Ø516 | Ø14 | 39~60 | 172~264 |
| TRQ13~20 | 40" | 2"~4" | 1" | Ø406 | 1701 | 700 | 350 | 606 | Ø516 | Ø14 | 52~80 | 229~352 |
| TRQ21~28 | 30" | 3"~4" | 1" | Ø508 | 1470 | 700 | 350 | 708 | Ø618 | Ø14 | 63~84 | 277~270 |
| TRQ21~28 | 40" | 3"~4" | 1" | Ø508 | 1720 | 700 | 350 | 708 | Ø618 | Ø14 | 84~112 | 370~493 |
| TRQ29~40 | 30" | 3"~4" | 1" | Ø560 | 1481 | 700 | 350 | 760 | Ø704 | Ø18 | 87~120 | 383~528 |
| TRQ29~40 | 40" | 3"~4" | 1" | Ø560 | 1731 | 700 | 350 | 760 | Ø704 | Ø18 | 116~160 | 511~704 |
| TRQ41~52 | 30" | 4"~6" | 1" | Ø600 | 1569 | 800 | 400 | 800 | Ø744 | Ø18 | 123~156 | 542~687 |
| TRQ41~52 | 40" | 4"~6" | 1" | Ø600 | 1819 | 800 | 400 | 800 | Ø744 | Ø18 | 164~208 | 722~916 |
| TRQ53~57 | 30" | 4"~6" | 1" | Ø650 | 1638 | 850 | 450 | 850 | Ø794 | Ø18 | 159~171 | 700~753 |
| TRQ53~57 | 40" | 4"~6" | 1" | Ø650 | 1908 | 850 | 450 | 850 | Ø794 | Ø18 | 212~228 | 933~1004 |
| TRQ58~82 | 30" | 4"~6" | 1-1/2" | Ø762 | 1711 | 950 | 500 | 962 | Ø962 | Ø19 | 174~246 | 766~1083 |
| TRQ58~82 | 40" | 4"~6" | 1-1/2" | Ø762 | 1961 | 950 | 500 | 962 | Ø962 | Ø19 | 232~328 | 1021~1444 |
