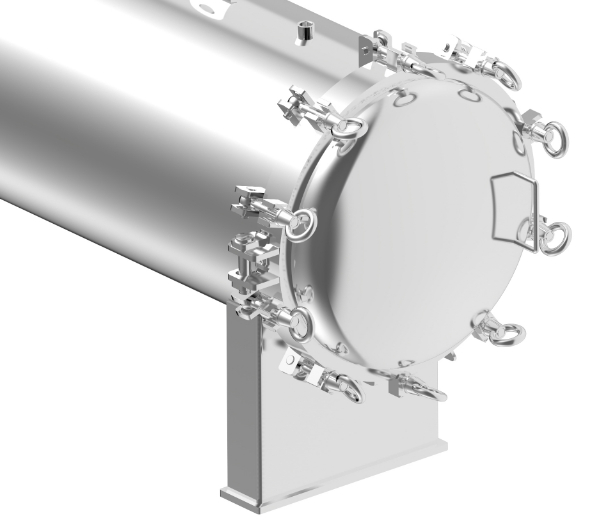

1. 横型のハウジングに設計されたため、すばやいカートリッジフィルターの交換が可能です。
2. 従来型カートリッジフィルター数本分の処理能力を1本でまかなえますので、作業コストの削減することができます。
3. ヒンジ付き蓋のため、横開き蓋の開閉作業でも容易です。
4. Oリング溝があるため、Oリングの飛び出し防止に効果の高くて交換も容易です。
水道水/地下水
食品産業
飲料水産業
環境関連産業
電子産業
機械加工プロセス
メッキ産業
石油化学工業
プール
特殊液体ろ過
水処理産業
廃水処理産業
製薬、化粧品産業
機械製造業
化学工業
燃料フィルター
半導体産業
工場設備用水、工場排水
| FM | 5 | 4 | 4 | 3H | 6 | 150P | E | EA |
| モデル | エレメント枚数 | カートリッジ長さ | 材質 | カートリッジタイプ | 接続口径のサイズ | 接続口径の規格 | Oリング材質 | 外面/内面仕上げ |
FM |
2-19 |
4-40" 6-60" |
4-304 6-316 6L-316L |
3H-3M High Flow 37-3M 700 PM-Pall Max
|
2-2” 221-2-1/2” 3-3” 4-4'' 5-5'' 6-6'' 8-8'' 10-10'' 12-12'' 14-14" 16-16" |
150P-ANSI |
E-EPDM N-NBR V-VITON S-SILICON TS-TEFLON+SILICON |
A- 酸洗い E- 電解研磨 P- バフ研磨 S- サンドブラスト処理 |
1. カバーフランジ
2. 本体蓋
3. O-リング
4. シェルフランジ
5. アイナット
6. 吊金具
7. シェル
8. エアベント
9. 鏡板
10. 液出口/ 液入口
11. ドレン
12. 脚
| 商品コード | カートリッジ寸法 | N1/N2 |
N3 |
N4/N5 |
A m/m | B m/m | C m/m | D m/m | E m/m | F m/m | G m/m | M³/Hr |
| FM2 | 40" | 4" | 1/2" | 1" | Ø406 | 1681 | 1471 | 1120 | 450 | 303 | 250 | 190 |
| FM2 | 60" | 4" | 1/2" | 1" | Ø406 | 2191 | 1981 | 1630 | 450 | 303 | 250 | 280 |
| FM3 | 40" | 5" | 1/2" | 1" | Ø406 | 1731 | 1511 | 1170 | 450 | 303 | 250 | 258 |
| FM3 | 60" | 5" | 1/2" | 1" | Ø406 | 2241 | 2021 | 1680 | 450 | 303 | 250 | 420 |
| FM4 | 40" | 5" | 1/2" | 1" | Ø508 | 1750 | 1530 | 1170 | 500 | 354 | 300 | 380 |
| FM4 | 60" | 5" | 1/2" | 1" | Ø508 | 2260 | 2040 | 1680 | 500 | 354 | 300 | 560 |
| FM5 | 40" | 6" | 1/2" | 1" | Ø508 | 1750 | 1515 | 1170 | 500 | 354 | 300 | 475 |
| FM5 | 60" | 6" | 1/2" | 1" | Ø508 | 2260 | 2025 | 1680 | 500 | 354 | 300 | 700 |
| FM7 | 40" | 6" | 1/2" | 1" | Ø560 | 1761 | 1526 | 1170 | 550 | 380 | 350 | 665 |
| FM7 | 60" | 6" | 1/2" | 1" | Ø560 | 2271 | 2036 | 1680 | 550 | 380 | 350 | 980 |
| FM8 | 40" | 6" | 1/2" | 1" | Ø650 | 1780 | 1545 | 1170 | 600 | 425 | 400 | 760 |
| FM8 | 60" | 6" | 1/2" | 1" | Ø650 | 2290 | 2055 | 1680 | 600 | 425 | 400 | 1120 |
| FM9 | 40" | 8" | 1/2" | 1" | Ø762 | 1881 | 1606 | 1250 | 650 | 481 | 500 | 855 |
| FM9 | 60" | 8" | 1/2" | 1" | Ø762 | 2391 | 2116 | 1760 | 650 | 481 | 500 | 1260 |
| FM10 | 40" | 8" | 1/2" | 1" | Ø762 | 1881 | 1606 | 1250 | 650 | 481 | 500 | 950 |
| FM10 | 60" | 8" | 1/2" | 1" | Ø762 | 2391 | 2116 | 1760 | 650 | 481 | 500 | 1400 |
| FM12 | 40" | 8" | 1/2" | 1" | Ø762 | 1881 | 1606 | 1250 | 650 | 481 | 500 | 1140 |
| FM12 | 60" | 8" | 1/2" | 1" | Ø762 | 2391 | 2116 | 1760 | 650 | 481 | 500 | 1680 |
| FM13 | 40" | 14" | 1/2" | 1" | Ø864 | 2091 | 1691 | 1440 | 700 | 532 | 550 | 1235 |
| FM13 | 60" | 14" | 1/2" | 1" | Ø864 | 2601 | 2201 | 1950 | 700 | 532 | 550 | 1820 |
| FM15 | 40" | 16" | 1/2" | 1" | Ø864 | 2141 | 1716 | 1490 | 700 | 532 | 550 | 1425 |
| FM15 | 60" | 16" | 1/2" | 1" | Ø864 | 2651 | 2226 | 2000 | 700 | 532 | 550 | 2100 |
| FM17 | 40" | 16" | 1/2" | 1" | Ø864 | 2141 | 1716 | 1490 | 700 | 532 | 550 | 1615 |
| FM17 | 60" | 16" | 1/2" | 1" | Ø864 | 2651 | 2226 | 2000 | 700 | 532 | 550 | 2380 |
| FM19 | 40" | 16" | 1/2" | 1" | Ø900 | 2148 | 1723 | 1490 | 750 | 550 | 600 | 1805 |
| FM19 | 60" | 16" | 1/2" | 1" | Ø900 | 2658 | 2233 | 2000 | 750 | 550 | 600 | 2660 |
