特長
1.蓋の開閉がスイングボルトのため、蓋と本体の密着性がより優れています。カートリッジの交換が無工具で簡単にできます。
2.Oリング溝があるため、Oリングの飛び出し防止に効果の高くて交換も容易です。
3.蓋の開閉角度は、105度まで使用可能です。
応用
水道水/地下水
食品産業
飲料水産業
環境関連産業
電子産業
機械加工プロセス
メッキ産業
石油化学工業
プール
特殊液体ろ過
水処理産業
廃水処理産業
製薬、化粧品産業
機械製造業
化学工業
燃料フィルター
半導体産業
工場設備用水、工場排水
製品コード
| KT | 7 | 4 | 10 | 2 | 10K | E | EA |
| 商品コード | バスケット | 材質 | バスケット 目数 | 出入口寸法 | 出入口規格 | O-リング材質 | 外面/内面仕上げ |
KT |
7-Ø180 9-Ø232 12-Ø306 16-Ø406 20-Ø508
|
4-304 6-306 6L-316L |
10-100 mesh 15-150 mesh 20-200 mesh 25-250 mesh 30-300 mesh |
2-2” 221-2-1/2” 3-3” 4-4” 5-5” 6-6” 8-8” 10-10” 12-12” |
150P-ANSI 10K-JIS PN10-DIN |
E-EPDM N-NBR V-VITON S-SILICONE TS-TEFLON+SILICONE |
A－酸洗い B-電解研磨 C-バフ研磨 S-サンドブラスト処理 |

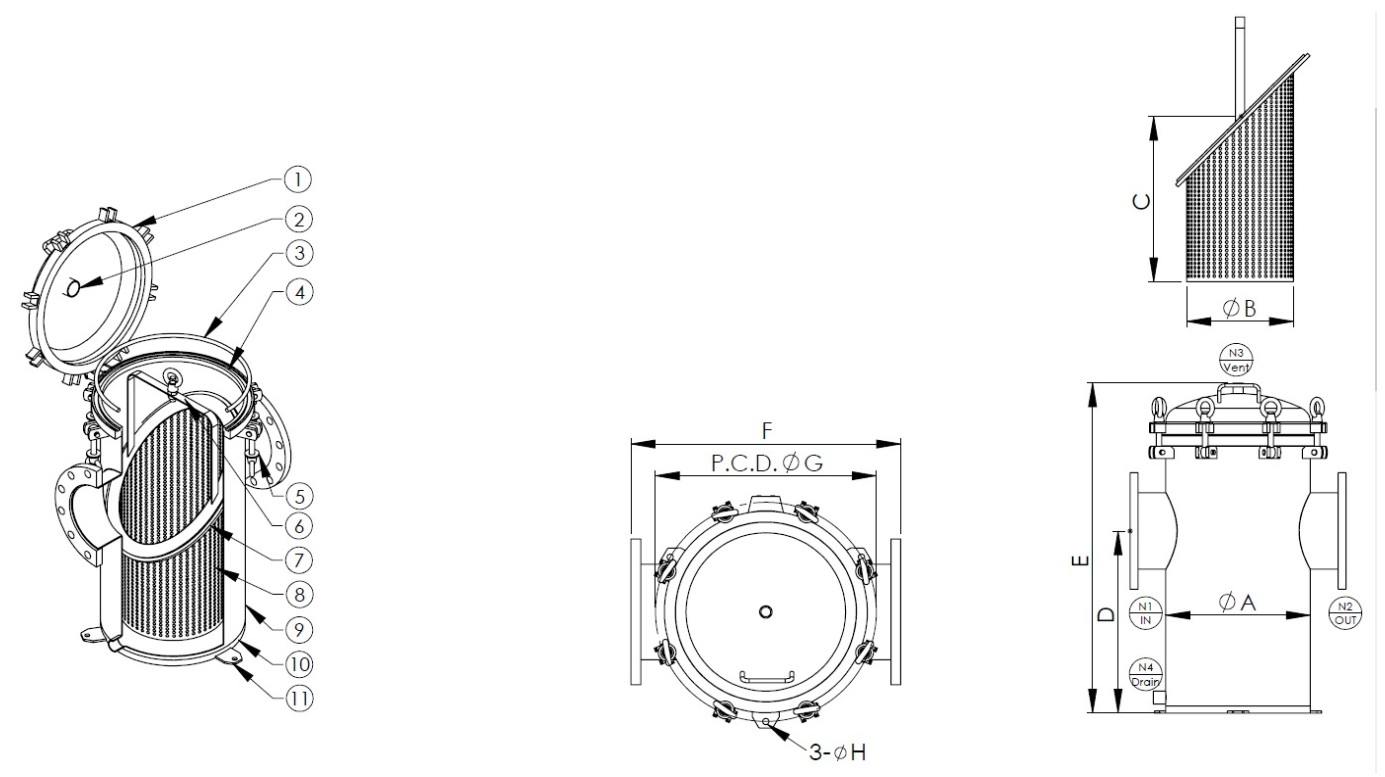

図面
| 1. | カバー |
| 2. | ベンド |
| 3. | O-リング |
| 4. | シェルフランジ |
| 5. | アイナット |
| 6. | バスケット ハンドル |
| 7. | バスケット プレート |
| 8. | バスケット |
| 9. | シェル |
| 10. | ベース |
| 11. | 脚 |
規格
| 商品コード | N1/N2 | N3 | A m/m | B m/m | C m/m | D m/m | E m/m | F m/m | G m/m | H m/m |
| KT7 | 2"~3" | 1/4" | Ø180 | Ø120 | 200 | 227 | 418 | 300 | Ø226 | Ø9 |
| KT9 | 2"~5" | 1/4" | Ø232 | Ø160 | 320 | 348 | 595 | 352 | Ø282 | Ø9 |
| KT12 | 2"~6" | 1/2" | Ø306 | Ø230 | 365 | 407 | 768 | 506 | Ø356 | Ø9 |
| KT16 | 2"~8" | 1/2" | Ø406 | Ø300 | 465 | 511 | 935 | 606 | Ø496 | Ø14 |
| KT20 | 2"~12" | 1/2" | Ø508 | Ø370 | 720 | 766 | 1309 | 748 | Ø598 | Ø14 |
