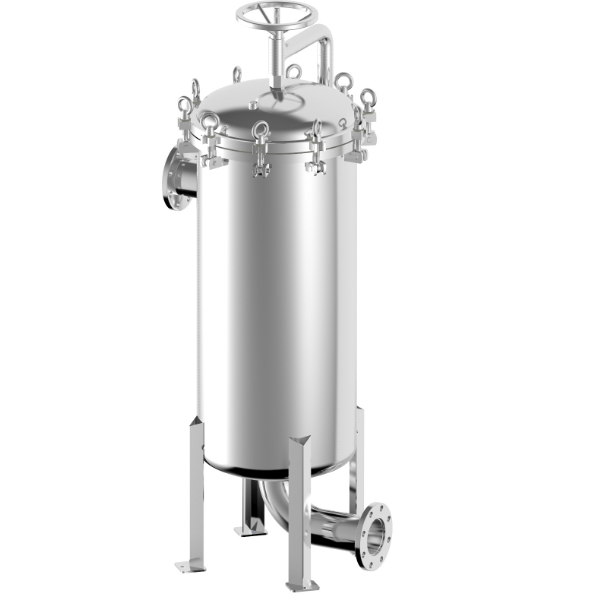

特色
1.多袋式大型過濾器, 流量大.

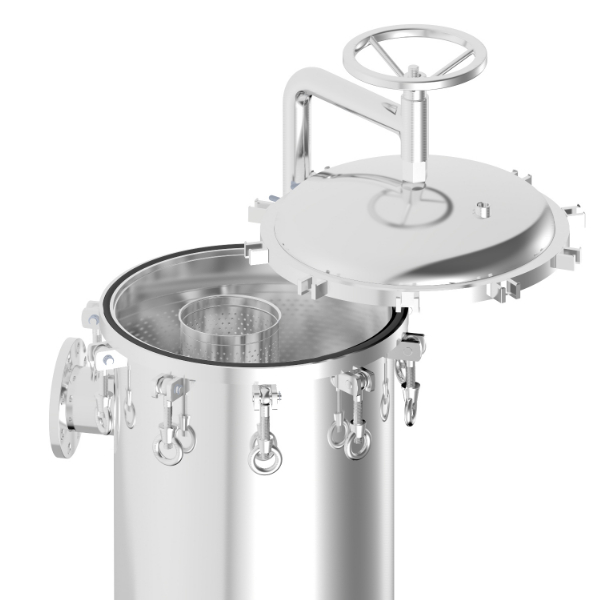

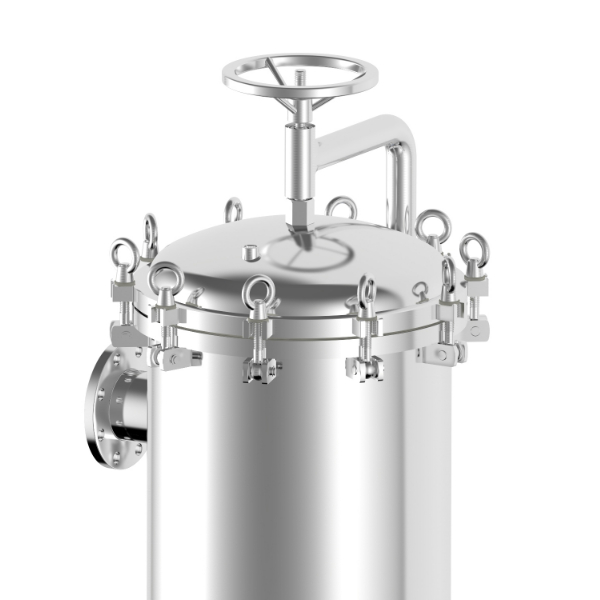

2.上蓋開啟選用懸吊式搭配環首螺母、開蓋簡單安全, 無須工具亦可將上蓋平均施壓鎖緊
3.O-RING厚實密合度高、溝槽設計不易掉落使用方便
產業應用
一般用水處理
RO前置設備過濾
海水處理
地下水處理
汙泥處理
飲料業過濾
製酒廠過濾
食品業過濾
化學製程過濾
製藥過濾
電鍍業過濾
電子業過濾
半導體
煉油產業
汽車製造業
礦產、石油與天然氣產業
循環冷卻水處理
產品編號
| KM | 2 | 2 | 4 | SB | 3 | 10K | E | EA |
| 產品型號 | 濾袋數量 | 濾袋規格 | 材質 | 進出口方向 | 進出口尺寸 | 進出口規格 | O型環材質 | 外/內表面處理 |
KM |
2-12 |
1-Bag No.1 2-Bag No.2 |
4304 6-316 6-316L |
SB- 側進底出 |
3-3'' 4-4'' 5-5'' 6-6'' 8-8'' 10-10'' 12-12'' |
150P-ANSI 10K-JIS PN10-DIN C-Tri-Clamp PF-PT-F NF-NPT-F PM-PT-M NM-NPT-M |
E-EPDM N-NBR V-VITON S-SILICON TS-TEFLON+SILICON |
A- 酸洗 E- 電解 P- 拋光 S- 噴砂 |

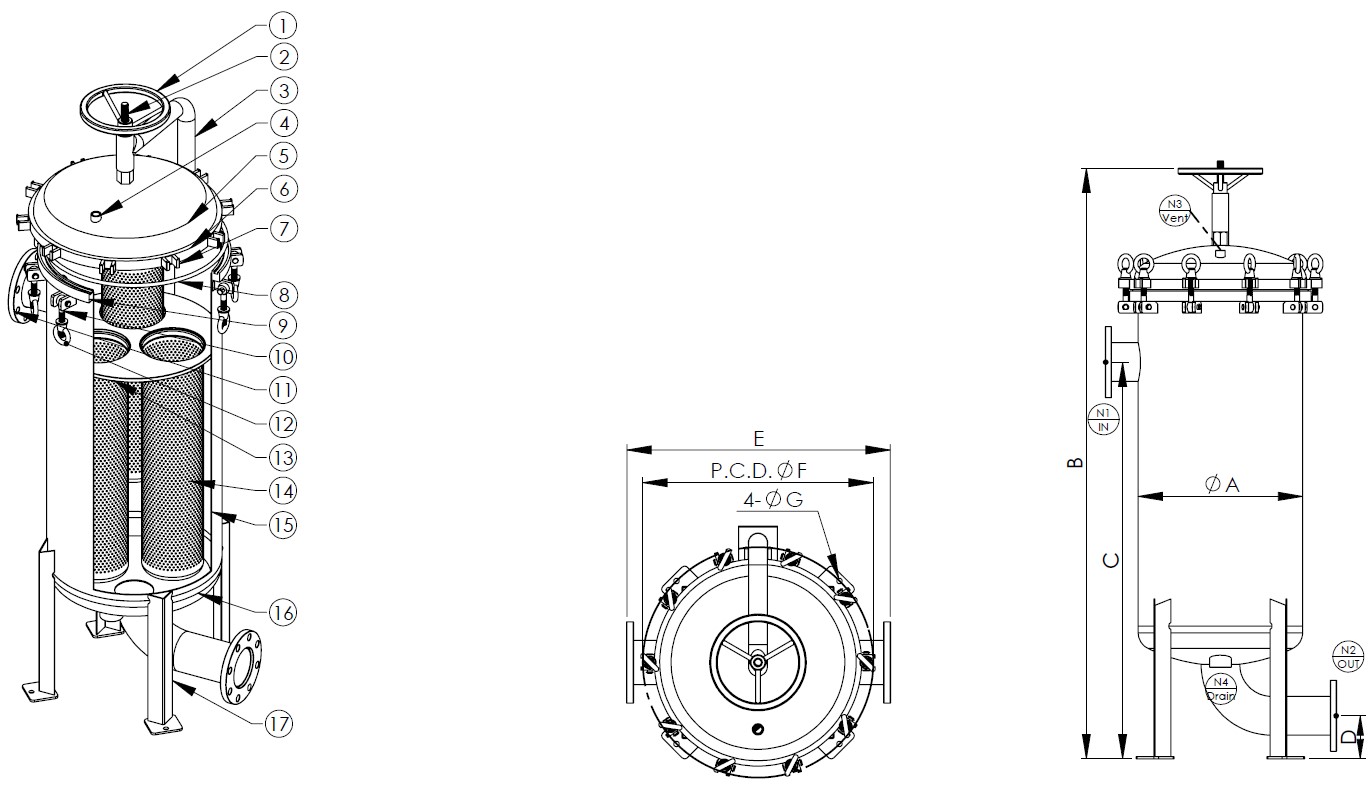

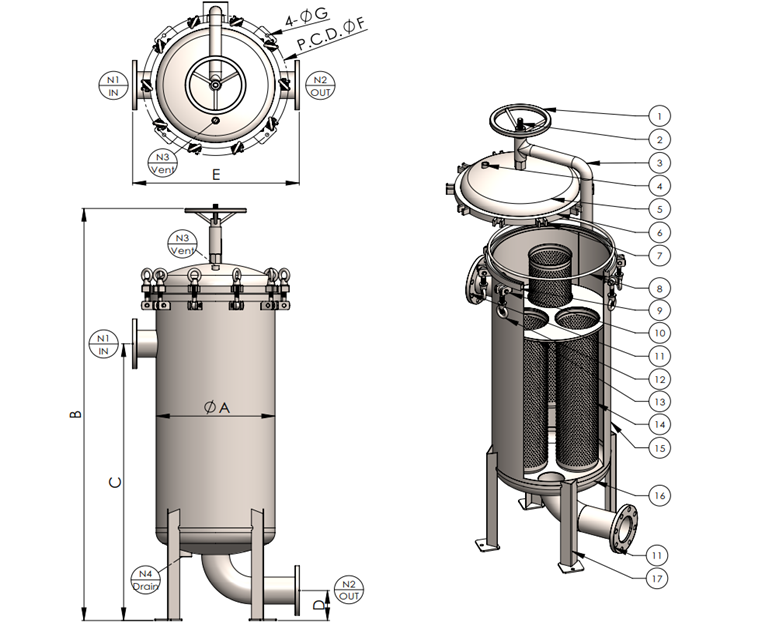

圖面
1. 轉盤
2. 螺桿
3. 吊架
4. 排氣口
5. 上蓋
6. 上蓋唇
7. 環首螺母座
8. O型環
9. 桶唇
10. 單眼螺絲座
11. 出/入水口
12. 單眼螺絲組
13. 濾袋座
14. 金屬內網
15. 桶體
16. 端板
17. 腳架
規格
| 型式 |
進出口尺寸 |
濾袋數量 | A m/m | B m/m | C m/m | D m/m | E m/m | F(PCD) m/m | G m/m | 流量M³/Hr | 重量 | 容量 |
| KM2 | 3F | 2 | Ø406 | 1642 | 1086 | 108 | 606 | Ø516 | Ø14 | 90 | 97kg | 116L |
| KM2 | 4F | 2 | Ø406 | 1738 | 1157 | 127 | 606 | Ø516 | Ø14 | 90 | 102kg | 117L |
| KM3 | 3F | 3 | Ø508 | 1681 | 1106 | 108 | 708 | Ø618 | Ø14 | 135 | 125kg | 188L |
| KM3 | 4F | 3 | Ø508 | 1777 | 1177 | 127 | 708 | Ø618 | Ø14 | 135 | 130kg | 189L |
| KM4 | 3F | 4 | Ø508 | 1681 | 1106 | 108 | 708 | Ø618 | Ø14 | 180 | 161kg | 244L |
| KM4 | 4F | 4 | Ø508 | 1777 | 1177 | 127 | 708 | Ø618 | Ø14 | 180 | 169kg | 245L |
| KM4 | 6F | 4 | Ø508 | 1925 | 1300 | 152 | 708 | Ø618 | Ø14 | 180 | 206kg | 279L |
| KM5 | 3F | 5 | Ø560 | 1703 | 1117 | 108 | 760 | Ø704 | Ø18 | 225 | 160kg | 244L |
| KM5 | 4F | 5 | Ø560 | 1799 | 1188 | 127 | 760 | Ø704 | Ø18 | 225 | 165kg | 278L |
| KM5 | 6F | 5 | Ø560 | 1947 | 1311 | 152 | 760 | Ø704 | Ø18 | 225 | 206kg | 246L |
| KM6 | 3F | 6 | Ø600 | 1729 | 1125 | 108 | 800 | Ø744 | Ø18 | 270 | 198kg | 277L |
| KM6 | 4F | 6 | Ø600 | 1825 | 1196 | 127 | 800 | Ø744 | Ø18 | 270 | 202kg | 278L |
| KM6 | 6F | 6 | Ø600 | 1973 | 1319 | 152 | 800 | Ø744 | Ø18 | 270 | 206kg | 279L |
| KM7 | 3F | 7 | Ø600 | 1729 | 1125 | 108 | 800 | Ø744 | Ø18 | 315 | 430kg | 488L |
| KM7 | 4F | 7 | Ø600 | 1825 | 1196 | 127 | 800 | Ø744 | Ø18 | 315 | 440kg | 489L |
| KM7 | 6F | 7 | Ø600 | 1973 | 1319 | 152 | 800 | Ø744 | Ø18 | 315 | 450kg | 491L |
| KM7 | 8F | 7 | Ø600 | 2133 | 1439 | 184 | 800 | Ø744 | Ø18 | 315 | 440kg | 493L |
| KM8 | 4F | 8 | Ø650 | 1778 | 1140 | 127 | 850 | Ø794 | Ø18 | 315 | 450kg | 489L |
| KM8 | 6F | 8 | Ø650 | 1858 | 1195 | 152 | 850 | Ø794 | Ø19 | 360 | 450kg | 491L |
| KM8 | 8F | 8 | Ø650 | 1883 | 1180 | 184 | 850 | Ø794 | Ø19 | 360 | 460kg | 493L |
| KM9 | 6F | 9 | Ø762 | 2164 | 1352 | 152 | 962 | Ø962 | Ø19 | 360 | 520kg | 564L |
| KM9 | 8F | 9 | Ø762 | 2325 | 1473 | 184 | 962 | Ø962 | Ø19 | 405 | 530kg | 566L |
| KM10 | 6F | 10 | Ø762 | 2164 | 1352 | 152 | 962 | Ø962 | Ø19 | 405 | 590kg | 662L |
| KM10 | 8F | 10 | Ø762 | 2325 | 1473 | 184 | 962 | Ø962 | Ø19 | 450 | 600kg | 664L |
| KM10 | 10F | 10 | Ø762 | 2504 | 1602 | 216 | 962 | Ø962 | Ø19 | 450 | 715kg | 854L |
| KM12 | 8F | 12 | Ø813 | 2345 | 1483 | 184 | 1013 | Ø1013 | Ø19 | 540 | 725kg | 852L |
| KM12 | 10F | 12 | Ø813 | 2525 | 1613 | 216 | 1013 | Ø1013 | Ø19 | 540 | 735kg | 854L |
