特色

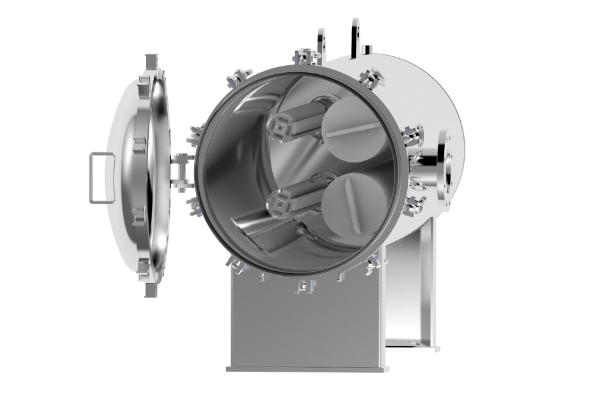

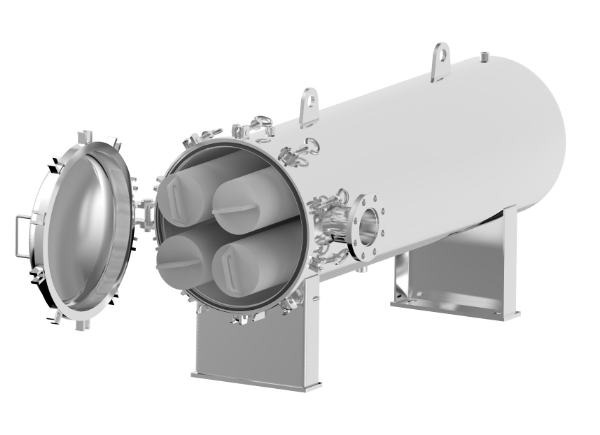

1.大流量單支裝過濾器, 採用臥式樣式、更換濾芯快速又方便
2.大流量濾芯有效提高過濾速度及節省更換時間

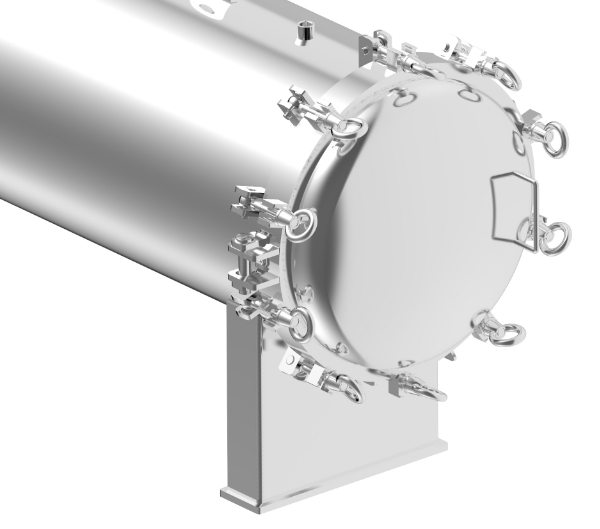

3.上蓋開啟方式固定側面、操作便利
4.O-RING緊密溝槽、不易脫落，獨特貼心設計
產業應用
一般用水處理
RO前置設備過濾
海水處理
地下水處理
汙泥處理
飲料業過濾
製酒廠過濾
食品業過濾
化學製程過濾
製藥過濾
電鍍業過濾
電子業過濾
半導體
煉油產業
汽車製造業
礦產、石油與天然氣產業
循環冷卻水處理
產品編號
| FM | 5 | 4 | 4 | 3H | 6 | 150P | E | EA |
| 產品型號 | 濾芯支數 | 濾心長度 | 材質 | 濾心接頭 | 進出口尺寸 | 進出口規格 | O型環材質 | 外/內表面處理 |
FM |
2-19 |
4-40" 6-60" |
4-304 6-316 6L-316L |
3H-3M High Flow 37-3M 700 PM-Pall Max
|
4-4'' 5-5'' 6-6'' 8-8'' 10-10'' 12-12'' 14-14" 16-16" |
150P-ANSI 10K-JIS PN10-DIN C-Tri-Clamp PF-PT-F NF-NPT-F PM-PT-M NM-NPT-M
|
E-EPDM N-NBR V-VITON S-SILICON TS-TEFLON+SILICON |
A- 酸洗 E- 電解 P- 拋光 S- 噴砂 |

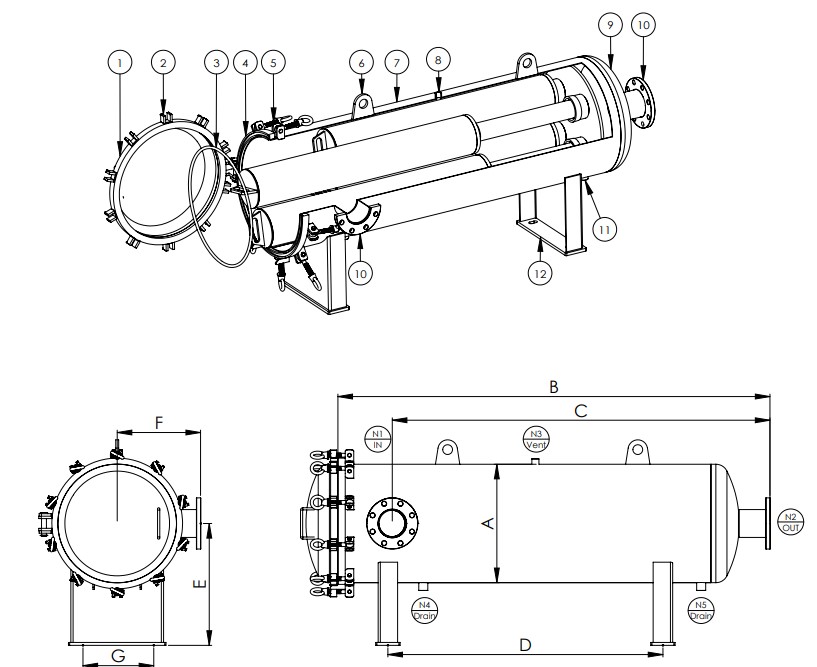

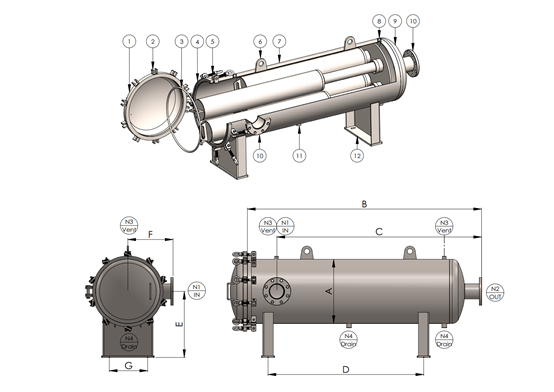

圖面
1. 上蓋唇
2. 上蓋
3. O型環
4. 桶唇
5. 單眼螺絲組
6. 吊耳
7. 桶體
8. 排氣口
9. 端板
10. 出/入水口
11. 排放口
12. 腳架組
規格
| 型式 | 濾心長度 | N1/N2 |
N3 |
N4/N5 |
A m/m | B m/m | C m/m | D m/m | E m/m | F m/m | G m/m | 流量M³/Hr | 重量 | 容量 |
| 2FM | 40" | 4" | 1/2" | 1" | Ø406 | 1681 | 1471 | 1120 | 450 | 303 | 250 | 190 | 142kg | 200L |
| 2FM | 60" | 4" | 1/2" | 1" | Ø406 | 2191 | 1981 | 1630 | 450 | 303 | 250 | 280 | 160kg | 216L |
| 3FM | 40" | 5" | 1/2" | 1" | Ø406 | 1731 | 1511 | 1170 | 450 | 303 | 250 | 285 | 146kg | 207L |
| 3FM | 60" | 5" | 1/2" | 1" | Ø406 | 2241 | 2021 | 1680 | 450 | 303 | 250 | 420 | 163kg | 223L |
| 4FM | 40" | 5" | 1/2" | 1" | Ø508 | 1750 | 1515 | 1170 | 500 | 354 | 300 | 380 | 165kg | 299L |
| 4FM | 60" | 5" | 1/2" | 1" | Ø508 | 2260 | 2025 | 1680 | 500 | 354 | 300 | 560 | 185kg | 393L |
| 5FM | 40" | 6" | 1/2" | 1" | Ø508 | 1750 | 1515 | 1170 | 500 | 354 | 300 | 475 | 170kg | 327L |
| 5FM | 60" | 6" | 1/2" | 1" | Ø508 | 2260 | 2025 | 1680 | 500 | 354 | 300 | 700 | 200kg | 430L |
| 7FM | 40" | 6" | 1/2" | 1" | Ø560 | 1761 | 1526 | 1170 | 550 | 380 | 350 | 665 | 235kg | 399L |
| 7FM | 60" | 6" | 1/2" | 1" | Ø560 | 2284 | 2049 | 1680 | 550 | 380 | 350 | 980 | 270kg | 524L |
| 8FM | 40" | 6" | 1/2" | 1" | Ø650 | 1779 | 1544 | 1170 | 600 | 425 | 400 | 760 | 265kg | 541L |
| 8FM | 60" | 6" | 1/2" | 1" | Ø650 | 2289 | 2054 | 1680 | 600 | 425 | 400 | 1120 | 310kg | 710L |
| 9FM | 40" | 8" | 1/2" | 1" | Ø762 | 1881 | 1606 | 1250 | 650 | 481 | 500 | 855 | 441kg | 787L |
| 9FM | 60" | 8" | 1/2" | 1" | Ø762 | 2391 | 2116 | 1760 | 650 | 481 | 500 | 1260 | 510kg | 1019L |
| 10FM | 40" | 8" | 1/2" | 1" | Ø762 | 1881 | 1606 | 1250 | 650 | 481 | 500 | 950 | 442kg | 787L |
| 10FM | 60" | 8" | 1/2" | 1" | Ø762 | 2391 | 2116 | 1760 | 650 | 481 | 500 | 1400 | 512kg | 1019L |
| 12FM | 40" | 8" | 1/2" | 1" | Ø762 | 1881 | 1606 | 1250 | 650 | 481 | 500 | 1140 | 445kg | 1130L |
| 12FM | 60" | 8" | 1/2" | 1" | Ø762 | 2391 | 2116 | 1760 | 650 | 481 | 500 | 1680 | 515kg | 1429L |
| 13FM | 40" | 14" | 1/2" | 1" | Ø864 | 2091 | 1691 | 1440 | 700 | 532 | 550 | 1235 | 546kg | 1154L |
| 13FM | 60" | 14" | 1/2" | 1" | Ø864 | 2601 | 2201 | 1950 | 700 | 532 | 550 | 1820 | 600kg | 1453L |
| 15FM | 40" | 16" | 1/2" | 1" | Ø864 | 2141 | 1716 | 1490 | 700 | 532 | 550 | 1425 | 550kg | 1154L |
| 15FM | 60" | 16" | 1/2" | 1" | Ø864 | 2651 | 2226 | 2000 | 700 | 532 | 550 | 2100 | 610kg | 1453L |
| 17FM | 40" | 16" | 1/2" | 1" | Ø864 | 2141 | 1716 | 1490 | 700 | 532 | 550 | 1615 | 555kg | 1154L |
| 17FM | 60" | 16" | 1/2" | 1" | Ø864 | 2651 | 2226 | 2000 | 700 | 532 | 550 | 2380 | 615kg | 1453L |
| 19FM | 40" | 16" | 1/2" | 1" | Ø900 | 2148 | 1723 | 1490 | 750 | 550 | 600 | 1805 | 700kg | 1261L |
| 19FM | 60" | 16" | 1/2" | 1" | Ø900 | 2658 | 2233 | 2000 | 750 | 550 | 600 | 2660 | 795kg | 1586L |
