特色
1.單袋式高壓款過濾器、採用可調式腳架

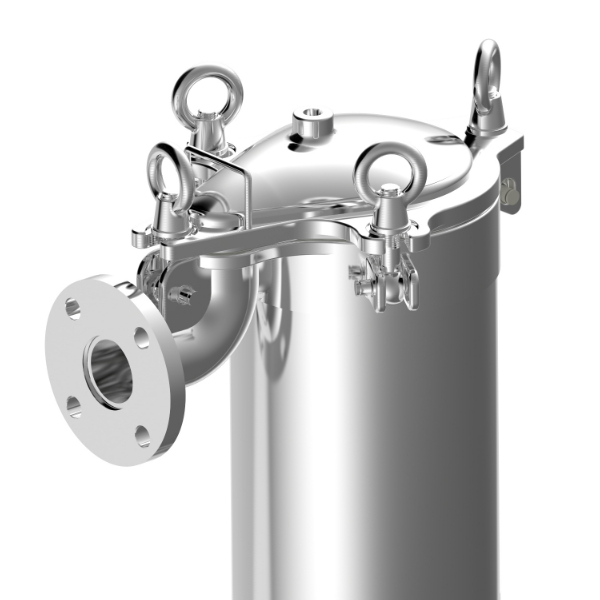

2.選用環首螺母樣式，無須工具亦可將上蓋平均施壓鎖緊, 拆裝簡單方便
3.O-RING厚實密合度高、溝槽設計不易掉落使用方便

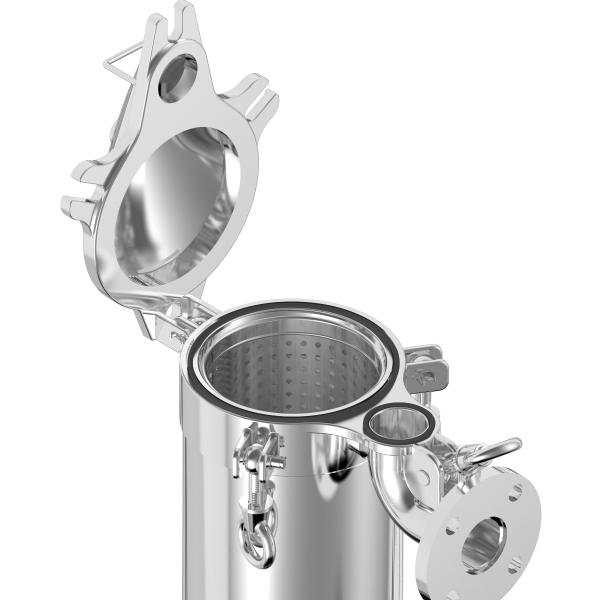

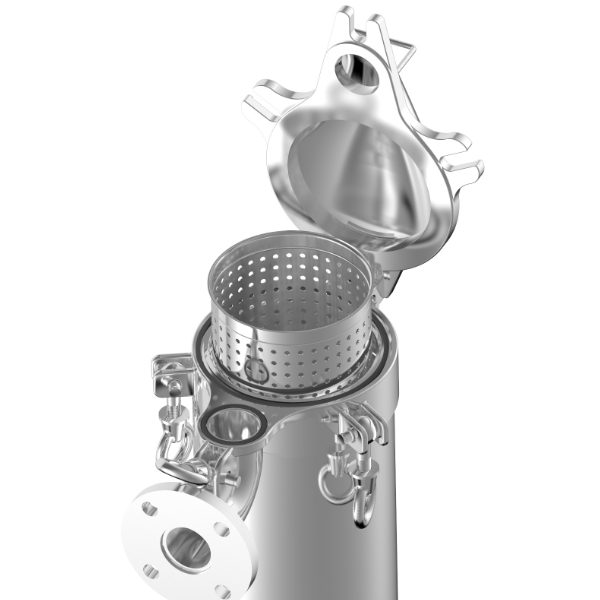

4.更換濾袋時，可將上蓋輕鬆開啟後仰後固定，不佔空間
5.上蓋專利設計、後座固定方式安全又方便
產業應用
| 化學製程過濾 |
| 石化業過濾 |
| 飲料業過濾 |
| 製酒廠過濾 |
| 食品業過濾 |
| 電鍍業過濾 |
| 高溫製程過濾 |
| RO前置設備過濾 |
| 一般用水過濾 |
| 製藥過濾 |
| 實驗製程過濾 |
| 氣體過濾 |
| 汙水處理過濾 |
| 電子業過濾 |
產品編號
| KU | 2 | 4 | SB | 2 | 10K | E | EA |
| 產品型號 | 濾袋規格 | 材質 | 進出口方向 | 進出口尺寸 | 進出口規格 | O型環材質 | 外/內表面處理 |
KU |
1-Bag No.1 2-Bag No.2 |
4-304 6-316 6L-316L |
SS- Side In & Side Out SB- Side In & Bottom Out |
2-2" 221-2-1/2" 3-3” |
150P-ANSI 10K-JIS PN10-DIN C-Tri-Clamp |
E-EPDM N-NBR V-VITON S-SILICON TS-TEFLON+SILICON |
A- 酸洗 E- 電解 P- 拋光 S- 噴砂 |

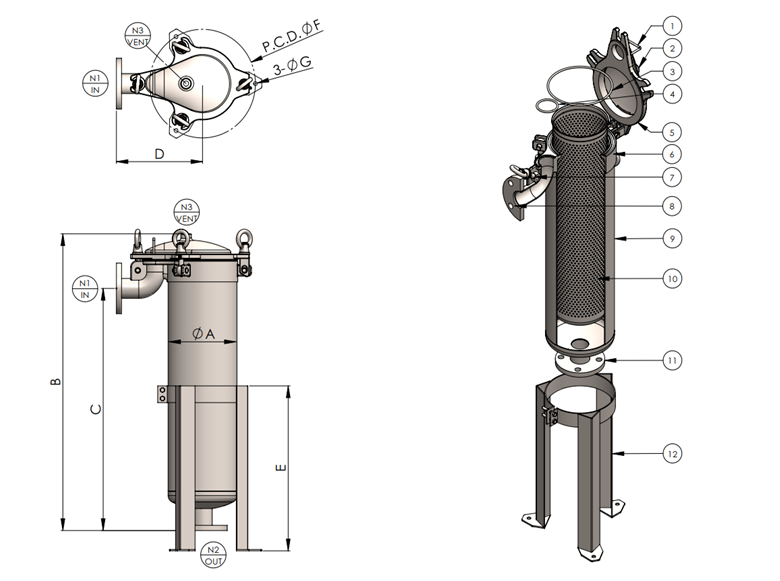

圖面
| 1. | 把手 |
| 2. | 排氣口 |
| 3. | O型環 |
| 4. | O型環 |
| 5. | 上蓋 |
| 6. | 桶唇 |
| 7. | 單眼螺絲組 |
| 8. | 入水口 |
| 9. | 桶體 |
| 10. | 金屬內襯 |
| 11. | 出水口 |
| 12. | 活動腳架 |
規格
| 型式 | N1/N2 | N3 | A m/m | B m/m | C m/m | D m/m | E m/m | F m/m | G m/m | H m/m |
| KT 7 | 2"~3" | 1/4" | Ø180 | Ø120 | 200 | 227 | 418 | Ø300 | Ø226 | Ø9 |
| KU 9 | 2"~5" | 1/4" | Ø232 | Ø160 | 320 | 348 | 595 | Ø352 | Ø282 | Ø9 |
| KU 12 | 2"~6" | 1/2" | Ø306 | Ø230 | 365 | 407 | 768 | Ø506 | Ø356 | Ø9 |
| KU 16 | 2"~8" | 1/2" | Ø406 | Ø300 | 465 | 511 | 935 | Ø606 | Ø496 | Ø14 |
| KU 20 | 2"~12" | 1/2" | Ø508 | Ø370 | 720 | 766 | 1309 | Ø748 | Ø598 | Ø14 |
