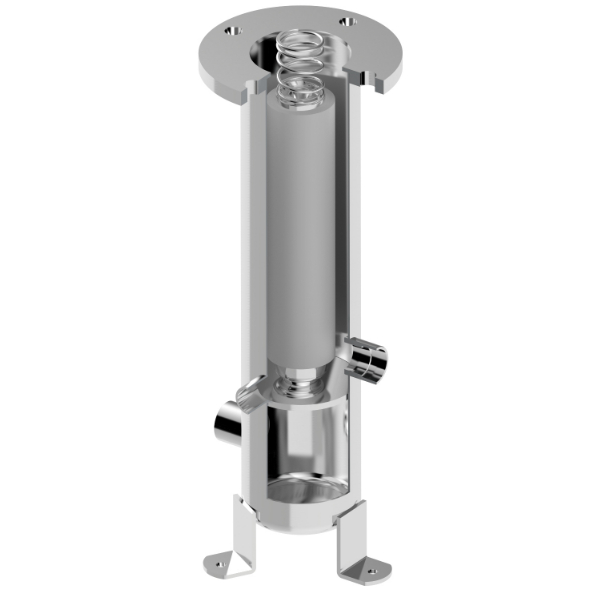

特色
1.單支濾心式過濾器輕巧簡便型

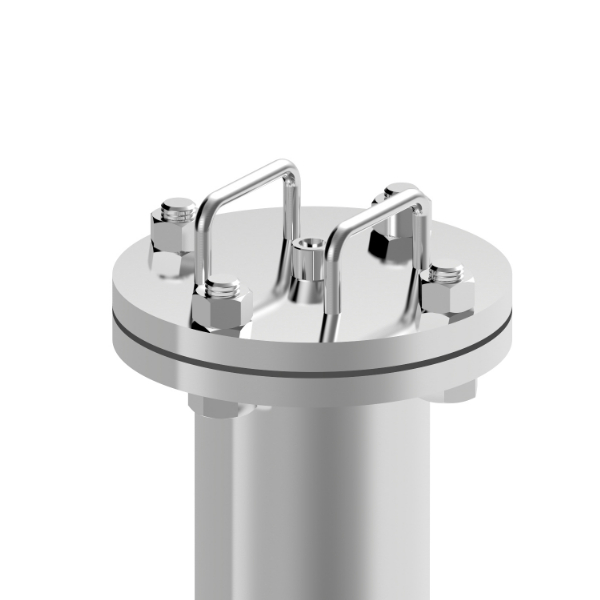

2.上蓋環首螺絲輕易拴緊、快速拆卸
3.杯座設計可供雙開與單開(222)濾心使用,選擇性方便
產業應用
一般用水處理
RO前置設備過濾
海水處理
地下水處理
汙泥處理
飲料業過濾
製酒廠過濾
食品業過濾
化學製程過濾
製藥過濾
電鍍業過濾
電子業過濾
半導體
煉油產業
汽車製造業
礦產、石油與天然氣產業
循環冷卻水處理
產品編號
| TAH | 1 | 4 | F | 1 | PF | E | EA |
| 產品型號 | 濾心長度 | 材質 | 濾心接頭 | 進出口尺寸 | 進出口規格 | O型環材質 | 外/內表面處理 |
TAH |
1-10" 2-20" 3-30" 4-40" |
4-304 6-316 6L-316L |
F-DOE 5-222 7-226 |
21-1/2" 43-3/4” 1-1" 121-1-1/2" 2-2" |
150P-ANSI 10K-JIS PN10-DIN C-CLAMP PF-PT/BSPT/Rc (Female) PM-PT/BSPT/R (Male) NF-NPT (Female) NM-NPT (Male) BF-BSPF/G (Female) BM-BSPF/G (Male) |
E-EPDM N-NBR V-VITON S-SILICON |
A- 酸洗 E- 電解 P- 拋光
|

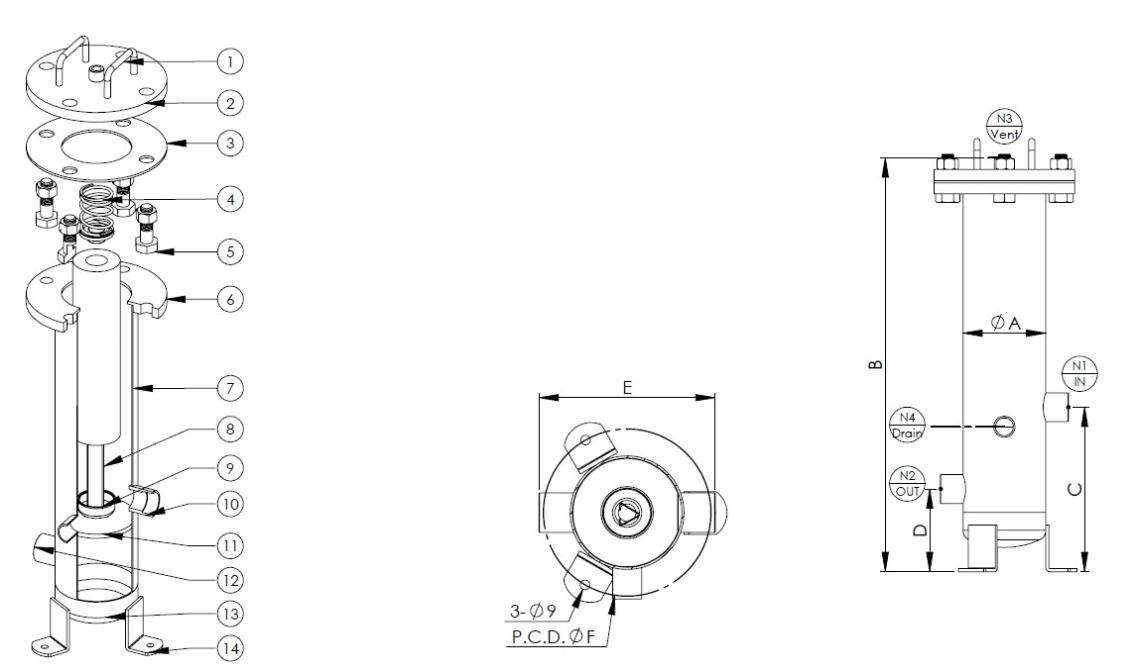

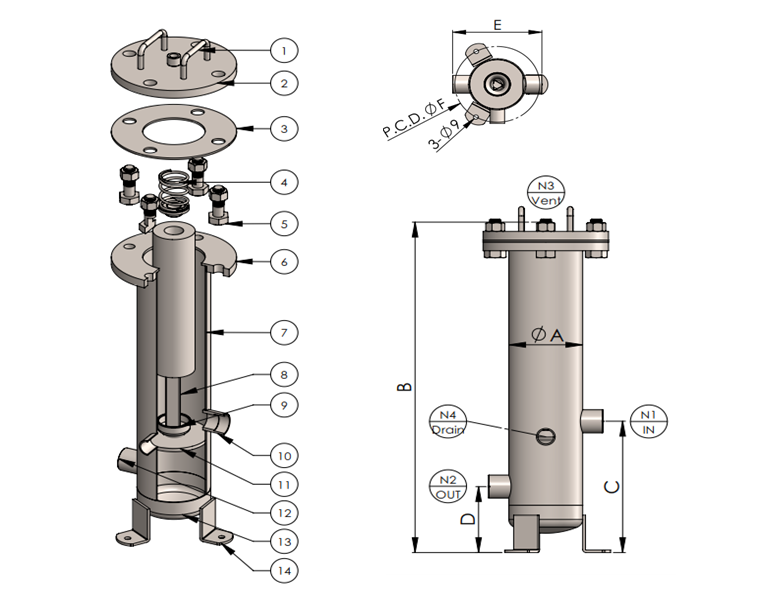

圖面
1.把手
2.上蓋
3.墊片
4.彈簧組
5.六角螺絲組
6.桶唇
7.桶體
8.濾心角條
9.杯座
10.入水口
11.集水板
12.出水口
13.端板
14.腳架
規格
| 型式 | 長度 | N1/N2 | N3 | N4 | A m/m | B m/m | C m/m | D m/m | E m/m | F (PCD) m/m | 流量 M³/Hr | 流量(加侖) |
| TAH 1 | 10" | 1/2"~2" | 1/4" | 3/4" | Ø106 | 536 | 210 | 105 | 165 | Ø156 | 1 | 4 |
| TAH 2 | 20" | 1/2"~2" | 1/4" | 3/4" | Ø106 | 786 | 210 | 105 | 165 | Ø156 | 2 | 9 |
| TAH 3 | 30" | 1/2"~2" | 1/4" | 3/4" | Ø106 | 1036 | 210 | 105 | 165 | Ø156 | 3 | 13 |
| TAH 4 | 40" | 1/2"~2" | 1/4" | 3/4" | Ø106 | 1286 | 210 | 105 | 165 | Ø156 | 4 | 18 |
