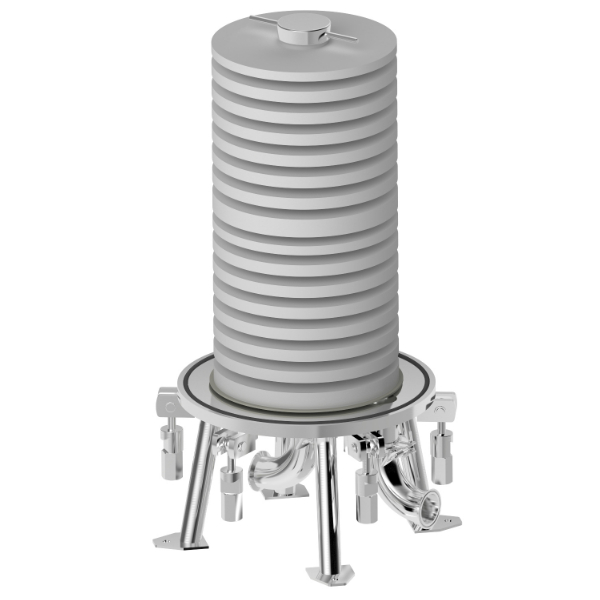

特色
1.衛生級碟片式過濾器
2.內外材質粗糙度高達0.2RA
3.接觸液焊接部位零死角，不殘留污垢

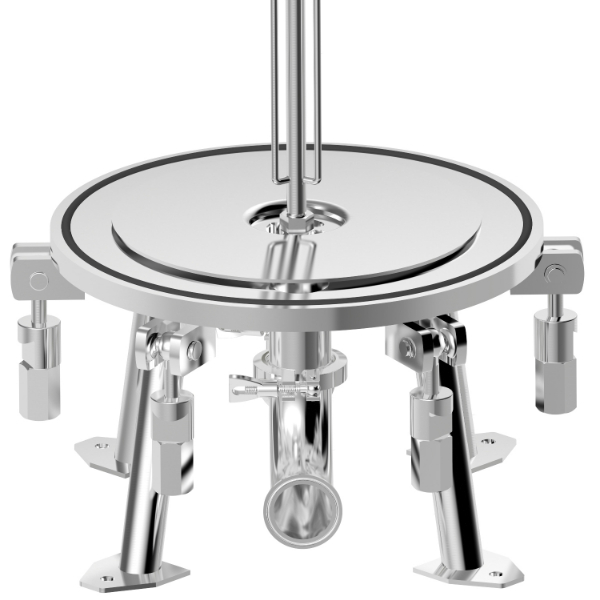

4.單眼螺絲座採用扣座式，緊密零洩漏
產業應用
一般用水處理
RO前置設備過濾
海水處理
地下水處理
汙泥處理
飲料業過濾
製酒廠過濾
食品業過濾
化學製程過濾
製藥過濾
電鍍業過濾
電子業過濾
半導體
煉油產業
汽車製造業
礦產、石油與天然氣產業
循環冷卻水處理
產品編號
| SZ | 12 | 3 | 6 | 2 | C | E | PP |
| 產品型號 | 濾心長度 | 濾芯層數 | 材質 | 進出口尺寸 | 進出口規格 | O型環材質 | 外/內表面處理 |
SZ |
8-8" 12-12" 16-16" |
1-1PCS 2-2PCS 3-3PCS 4-4PCS |
4-304 6-316 6L-316L |
1-1" 121-1-1/2" 2-2" 221-2-1/2" 3-3” |
150P-ANSI 10K-JIS PN10-DIN C-CLAMP PF-PT/BSPT/Rc(Female) PM-PT/BSPT/R(Male) NF-NPT (Female) NM-NPT (Male) BF-BSPF/G (Female) BM-BSPF/G (Male) |
E-EPDM N-NBR V-VITON S-SILICON TS-TEFLON+SILICON |
E-電解 P-拋光 |

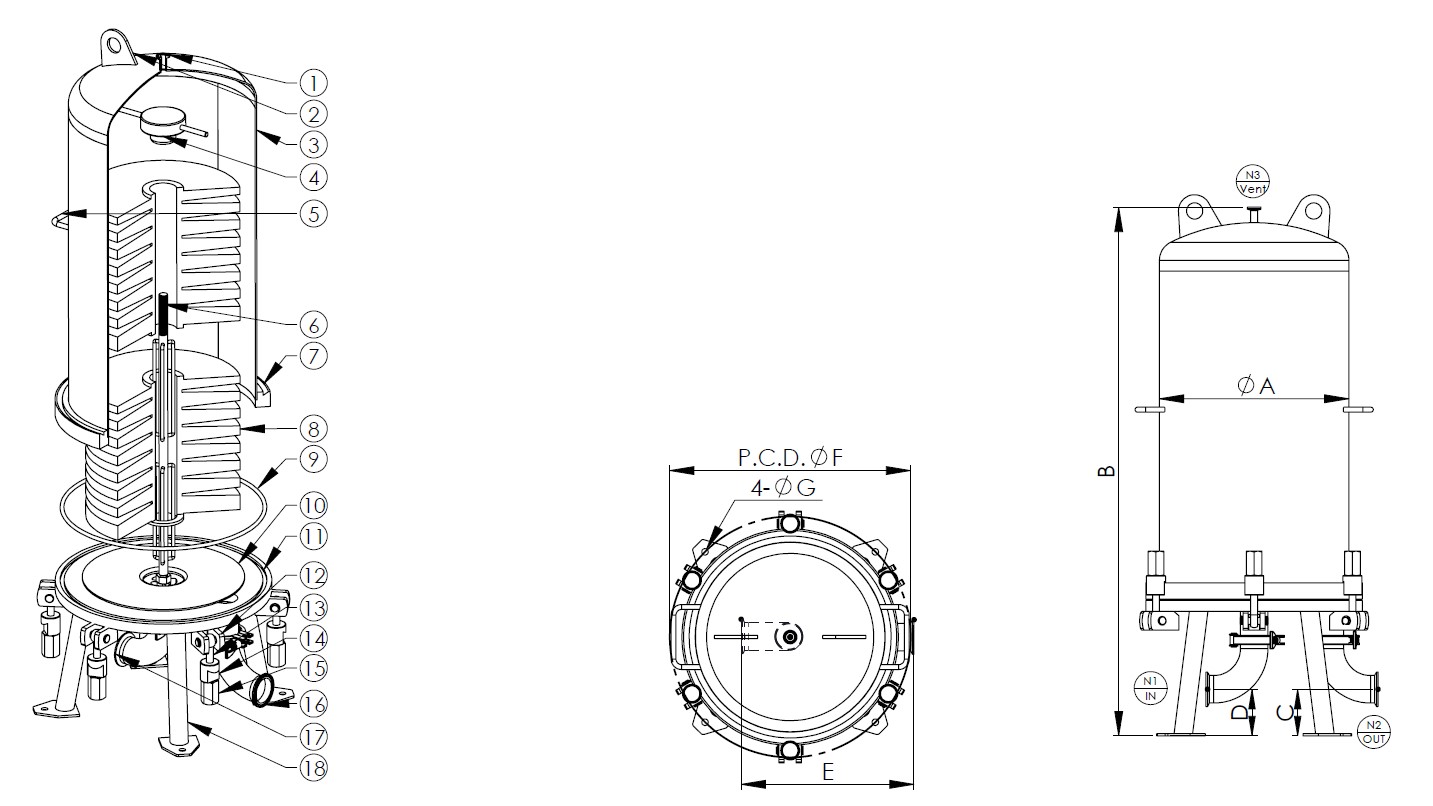

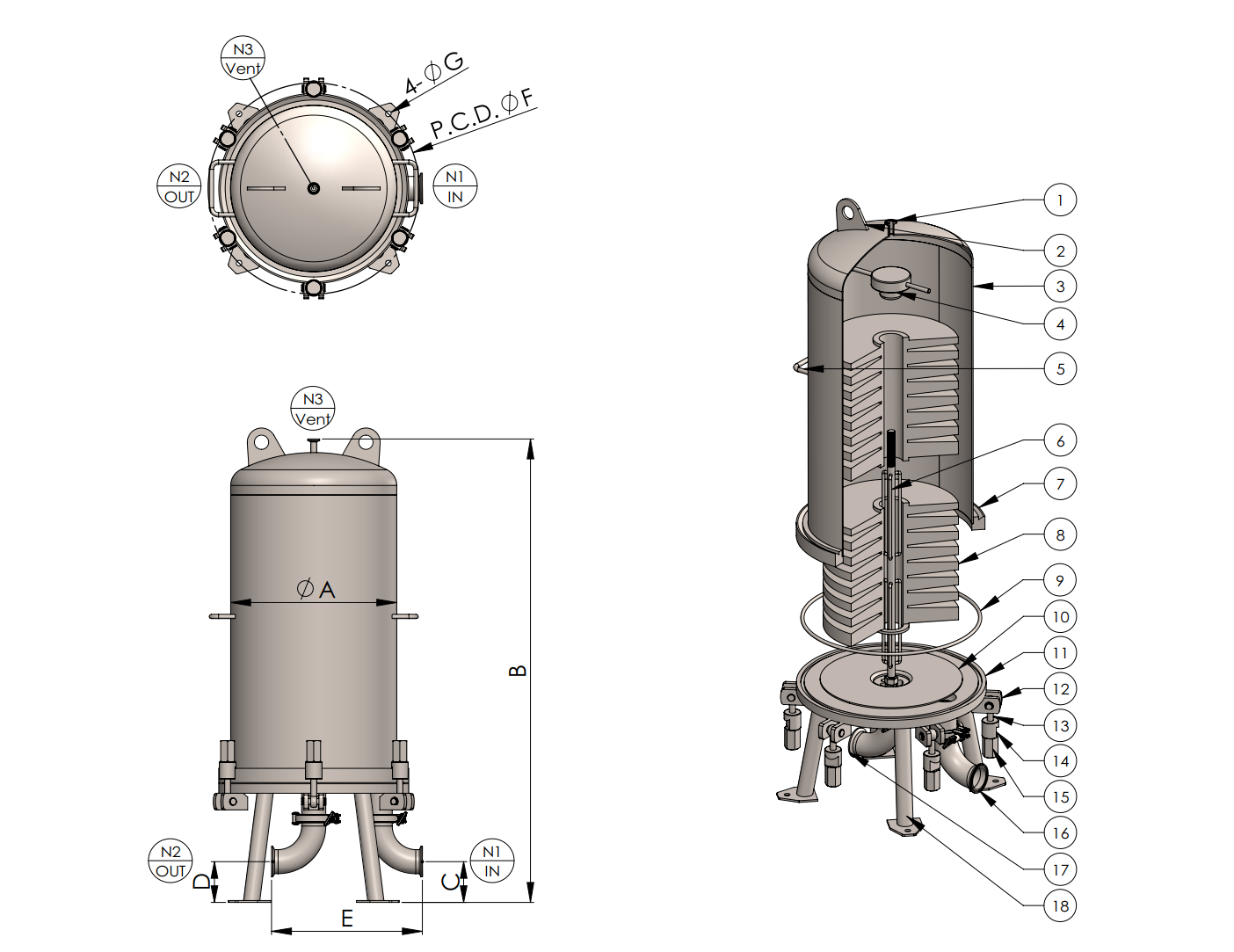

圖面
| 1. | 排氣口 |
| 2. | 吊耳 |
| 3. | 桶體 |
| 4. | 濾心鎖螺 |
| 5. | 把手 |
| 6. | 雙頭牙條 |
| 7. | 桶唇 |
| 8. | 濾芯 |
| 9. | O型環 |
| 10. | 支撐板 |
| 11. | 底座 |
| 12. | 單眼螺絲座 |
| 13. | 單眼螺絲 |
| 14. | 扣座 |
| 15. | 杯型螺帽 |
| 16. | 入水口 |
| 17. | 出水口 |
| 18. | 腳架 |
規格
| 型式 | 層數 | N1/N2 | N3 | A m/m | B m/m | C m/m | D m/m | E m/m | F(PCD) m/m | G m/m |
| SZ8 | 1 | 2" | 1/2" | Ø238 | 700 | 86 | 86 | 268 | Ø315 | Ø12 |
| SZ8 | 2 | 2" | 1/2" | Ø238 | 975 | 86 | 86 | 268 | Ø315 | Ø12 |
| SZ8 | 3 | 2" | 1/2" | Ø238 | 1250 | 86 | 86 | 268 | Ø315 | Ø12 |
| SZ12 | 1 | 2" | 1/2" | Ø350 | 700 | 86 | 86 | 318 | Ø445 | Ø12 |
| SZ12 | 2 | 2" | 1/2" | Ø350 | 975 | 86 | 86 | 318 | Ø445 | Ø12 |
| SZ12 | 3 | 2" | 1/2" | Ø350 | 1250 | 86 | 86 | 318 | Ø445 | Ø12 |
| SZ12 | 4 | 2" | 1/2" | Ø350 | 1525 | 86 | 86 | 318 | Ø445 | Ø12 |
