TRQ

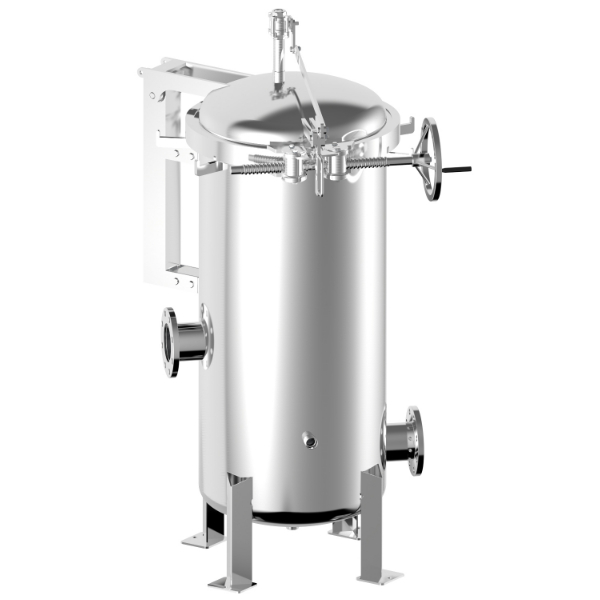

多支式快拆彈簧式濾芯機

設計壓力.: 150PSI

設計溫度.: 100°C

最大操作壓力.:150 PSI

操作溫度.: 75°C



選購配件: 各式濾芯、中間隔板

特色

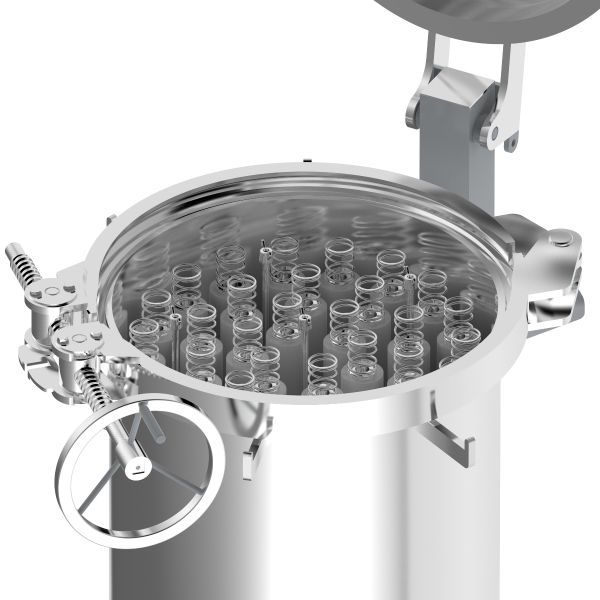

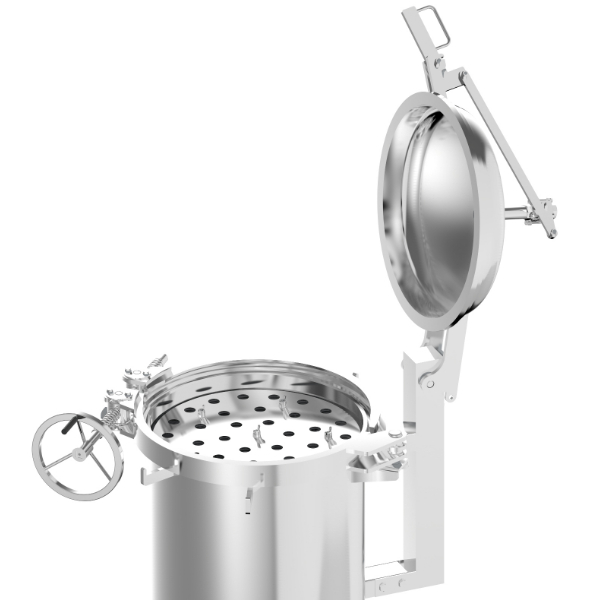

1.上蓋開啟選用彈簧式掀蓋設計、開闔不費力,亦可停留並固定於任意角度

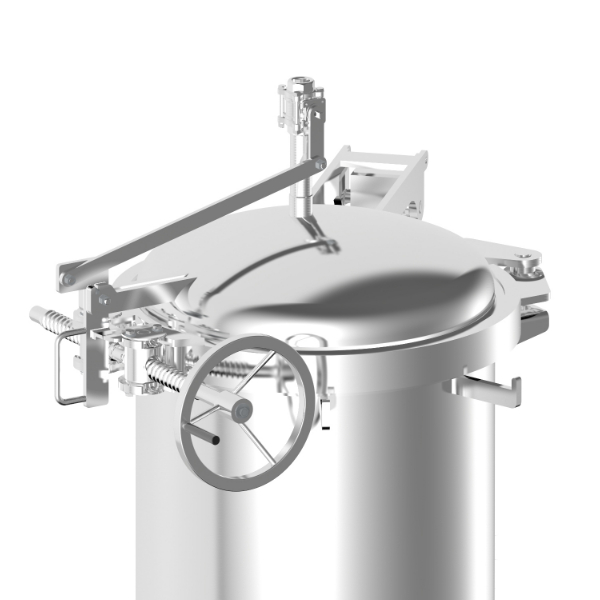

2.束環式快速拆裝好操作,即可輕鬆開啟更換濾心

3.O-RING厚實密合度高、溝槽設計不易掉落使用方便

4.杯座設計可供雙開與單開(222)濾心使用,選擇性方便

產業應用

一般用水處理

RO前置設備過濾

海水處理

地下水處理

汙泥處理

飲料業過濾

製酒廠過濾

食品業過濾

化學製程過濾

製藥過濾

電鍍業過濾

電子業過濾

半導體

煉油產業

汽車製造業

礦產、石油與天然氣產業

循環冷卻水處理

產品編號
TRQ 20 3 4 F 4 10K E EA
產品型號 濾芯支數 濾心長度 材質 濾心接頭 進出口尺寸 進出口規格 O型環材質 外/內表面處理

TRQ

13-82

3-30"

4-40"

4-304

6-316

6L-316L

F-DOE

5-222

7-226

3-3”

4-4”

5-5"

6-6"

8-8"

10-10"

150P-ANSI

10K-JIS

PN10-DIN

C-Tri-Clamp

PF-PT-F

NF-NPT-F

PM-PT-M

NM-NPT-M

E-EPDM

N-NBR

V-VITON

S-SILICON

A- 酸洗

E- 電解

P- 拋光

S- 噴砂

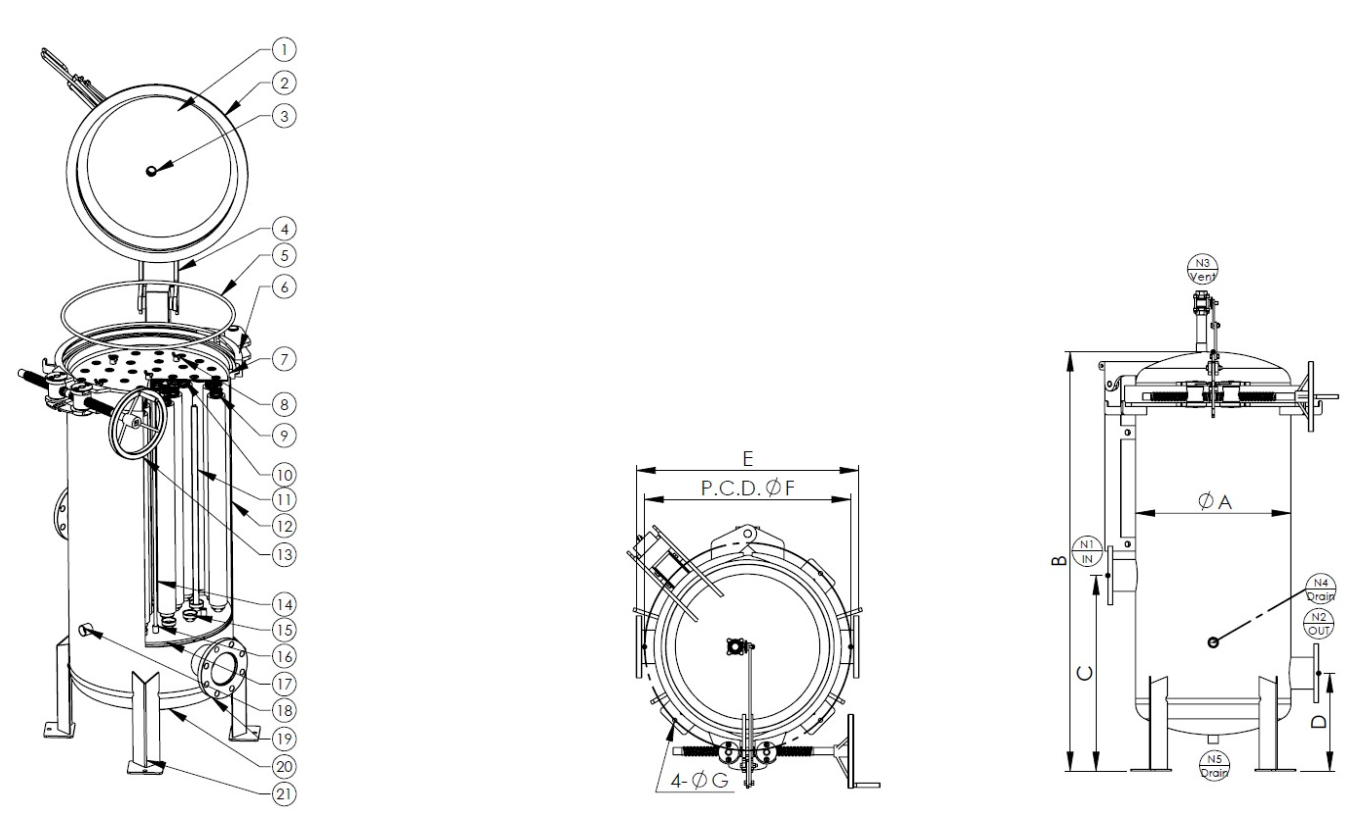

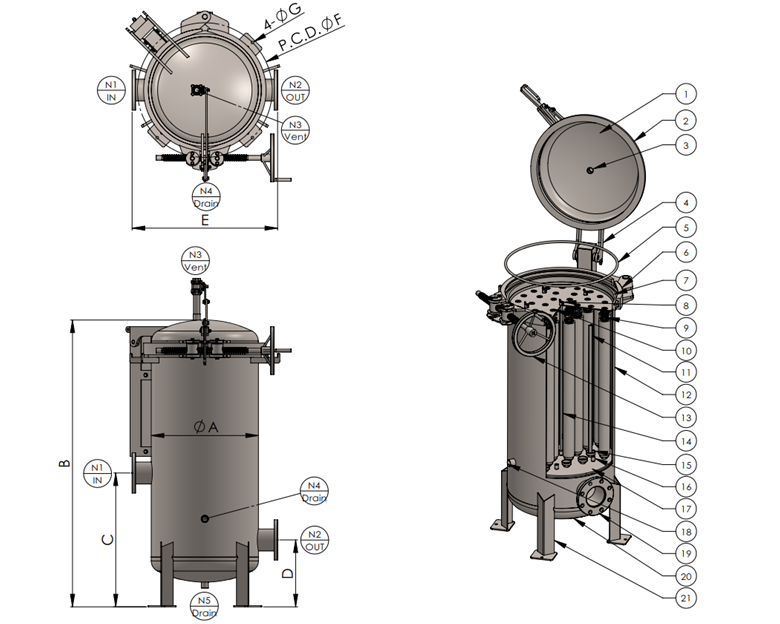

圖面

1.     上蓋

2.     上蓋唇

3.     排氣口

4.     掀蓋組

5.     O型環

6.     束環

7.     桶唇

8.     壓板螺母

9.     彈簧組

10.   壓板

11.   濾心角條

12.   桶體

13.   轉盤

14.   雙頭牙條

15.   杯座

16.   集水板螺母

17.   集水板

18.   排放口

19.   出口

20.   端板

21.   腳架

規格
型式  濾心長度 N1/N2

N4/N5

A m/m B m/m C m/m D m/m E m/m F (PCD) m/m  G m/m  流量M³/Hr  流量(加侖)  重量  容量
TR13~20 30" 2"~4"F 1"PT-F Ø406 1451 700 350 606 Ø516  Ø14 39~60 195~300 105kg 165L
TR13~20 40" 2"~4"F 1"PT-F Ø406 1701 700 350 606 Ø516  Ø14 52~80 260~400 125kg 198L
TR21~28 30" 3"~4"F 1"PT-F Ø508 1470 700 350 708 Ø618  Ø14 63~84 315~420 150kg 327L
TR21~28 40" 3"~4"F 1"PT-F  Ø508 1720 700 350 708 Ø618  Ø14 84~112 420~560 195kg 389L
TR29~40 30" 3"~4"F 1"PT-F Ø560 1481 700 350 760 Ø704  Ø18 87~108 435~540 190kg 327L
TR29~40 40" 3"~4"F 1"PT-F Ø560 1731 700 350 760 Ø704  Ø18 116~138 580~720 225kg 389L
TR41~52 30"  4"~6"F  1"PT-F  Ø600 1569  800 400 800 Ø744  Ø18  111~138 555~690  200kg  401L
TR41~52 40"  4"~6"F  1"PT-F  Ø600  1819  800 400 800  Ø744  Ø18  148~184  740~920  230kg  460L
TR53~57 30"  4"~6"F  1"PT-F  Ø650  1638  850 450 850  Ø794   Ø18 141~168 705~840  242kg  484L
TR53~57  40"  4"~6"F  1"PT-F  Ø650  1908  850 450 850  Ø794   Ø18 188~224  940~1120  280kg  567L
TR58~82  30"  4"~6"F  11/2"PF-F  Ø762  1711  950 500 962  Ø962   Ø19  171~243  855~1215  365kg  665L
TR58~82  40"  4"~6"F  11/2"PF-F   Ø762  1961  950 500 962  Ø962   Ø19  228~324  1140~1620  408kg  802L
