多支式螺絲彈簧式濾芯機

設計壓力.: 150PSI

設計溫度.: 100°C

最大操作壓力.:150 PSI

操作溫度.: 75°C



選購配件: 各式濾芯、中間隔板

特色

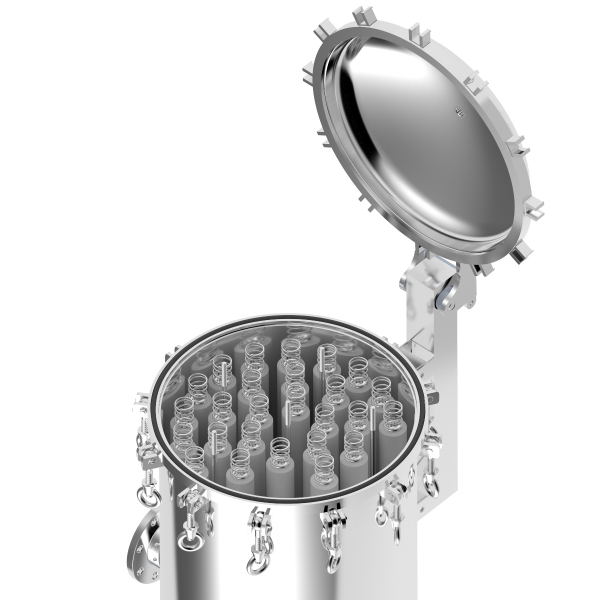

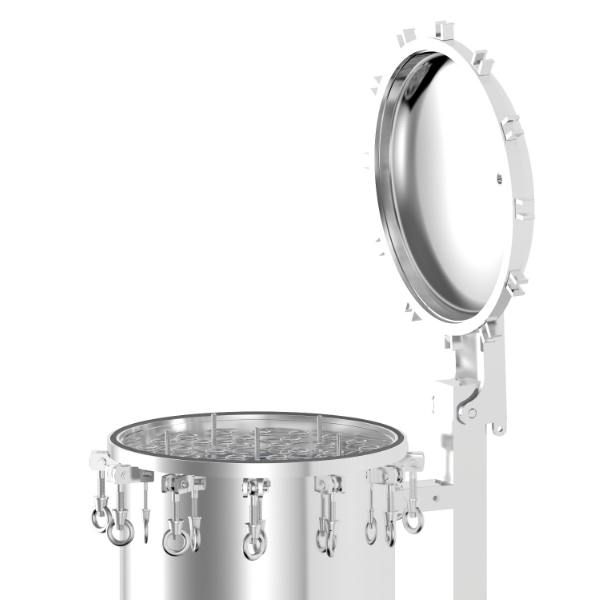

1.上蓋開啟選用專利彈簧式掀蓋設計、開闔不費力,亦可停留並固定於任意角度

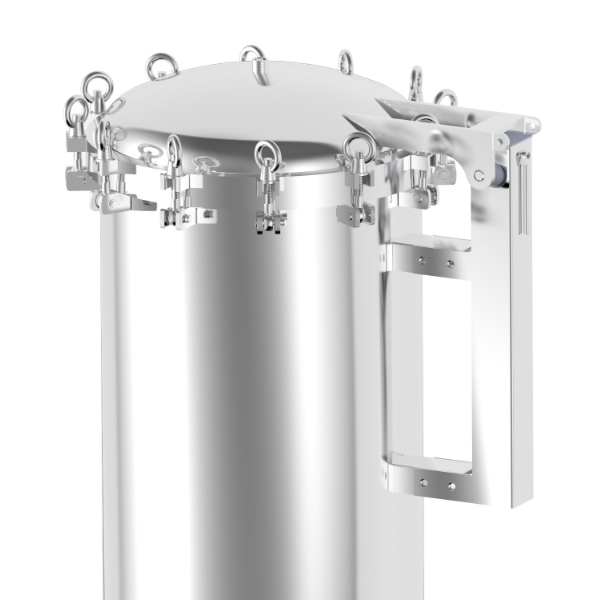

2.選用環首螺母樣式,無須工具亦可將上蓋平均施壓鎖緊.

3.O-RING厚實密合度高、溝槽設計不易掉落使用方便

4.杯座設計可供雙開與單開(222)濾心使用,選擇性方便

產業應用

一般用水處理

RO前置設備過濾

海水處理

地下水處理

汙泥處理

飲料業過濾

製酒廠過濾

食品業過濾

化學製程過濾

製藥過濾

電鍍業過濾

電子業過濾

半導體

煉油產業

汽車製造業

礦產、石油與天然氣產業

循環冷卻水處理

產品編號
TR 20 3 4 F 3 10K E EA
產品型號 濾芯支數 濾心長度 材質 濾心接頭 進出口尺寸 進出口規格 O型環材質 外/內表面處理

TR

13-82

3-30"

4-40"

4-304

6-316

6L-316L

F-DOE

5-222

7-226

3-3”

4-4”

5-5"

6-6"

8-8"

10-10"

150P-ANSI

10K-JIS

PN10-DIN

C-Tri-Clamp

PF-PT-F

NF-NPT-F

PM-PT-M

NM-NPT-M

E-EPDM

N-NBR

V-VITON

S-SILICON

TS-TEFLON+SILICON

A- 酸洗

E- 電解

P- 拋光

S- 噴砂

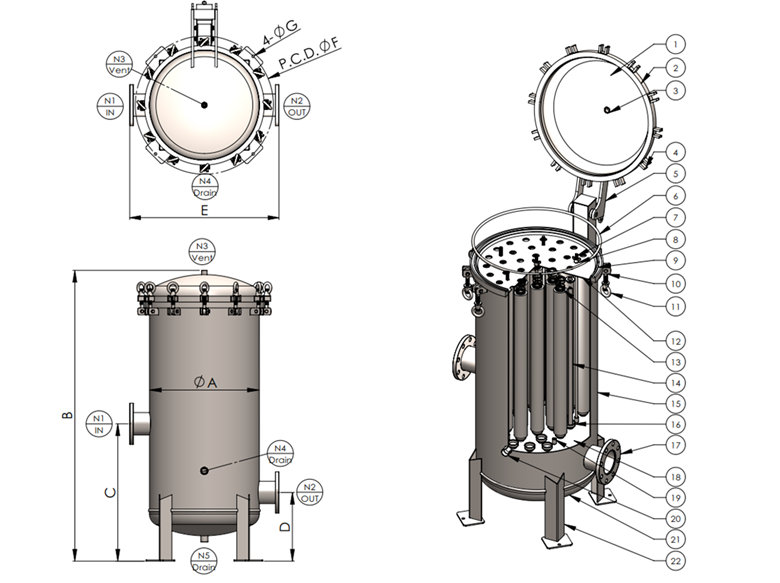

圖面

  1.上蓋
  2.上蓋唇
  3.排氣口
  4.環首螺母座
  5.掀蓋組
  6.O型環
  7.雙頭牙條
  8.壓板螺母
  9.桶唇
10.單眼螺絲座
11.環首螺母
12.壓板
13.彈簧組
14.濾心角條
15.桶體
16.杯座
17.出口
18.集水板
19.集水板螺母
20.排放口
21.端板
22.腳架

規格
型式  濾心 N1/N2

N4/N5

A m/m B m/m C m/m D m/m E m/m F (PCD) m/m  G m/m  流量M³/Hr  流量(加侖)  重量  容量
TR13~20 30" 2"~4"F 1"PT-F Ø406 1451 700 350 606 Ø516  Ø14 39~60 195~300 105kg 165L
TR13~20 40" 2"~4"F 1"PT-F Ø406 1701 700 350 606 Ø516  Ø14 52~80 260~400 125kg 198L
TR21~28 30" 3"~4"F 1"PT-F Ø508 1470 700 350 708 Ø618  Ø14 63~84 315~420 150kg 327L
TR21~28 40" 3"~4"F 1"PT-F  Ø508 1720 700 350 708 Ø618  Ø14 84~112 420~560 195kg 389L
TR29~40 30" 3"~4"F 1"PT-F Ø560 1481 700 350 760 Ø704  Ø18 87~108 435~540 190kg 327L
TR29~40 40" 3"~4"F 1"PT-F Ø560 1731 700 350 760 Ø704  Ø18 116~138 580~720 225kg 389L
TR41~52 30"  4"~6"F  1"PT-F  Ø600 1569  800 400 800 Ø744  Ø18  111~138 555~690  200kg  401L
TR41~52 40"  4"~6"F  1"PT-F  Ø600  1819  800 400 800  Ø744  Ø18  148~184  740~920  230kg  460L
TR53~57 30"  4"~6"F  1"PT-F  Ø650  1638  850 450 850  Ø794   Ø18 141~168 705~840  242kg  484L
TR53~57  40"  4"~6"F  1"PT-F  Ø650  1908  850 450 850  Ø794   Ø18 188~224  940~1120  280kg  567L
TR58~82  30"  4"~6"F  11/2"PF-F  Ø762  1711  950 500 962  Ø962   Ø19  171~243  855~1215  365kg  665L
TR58~82  40"  4"~6"F  11/2"PF-F   Ø762  1961  950 500 962  Ø962   Ø19  228~324  1140~1620  408kg  802L
