特色

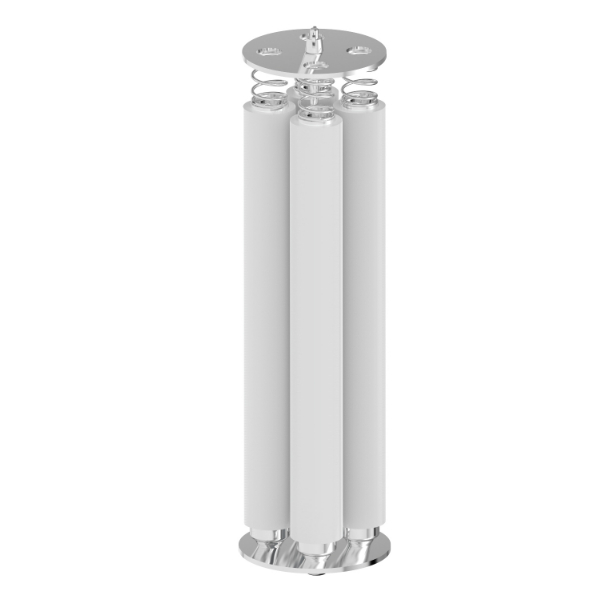

1.高壓型一般流量型過濾器、適用3~7支裝濾芯
2.選用環首螺母樣式，無須工具亦可將上蓋平均施壓鎖緊.
3.O-RING厚實密合度高、溝槽設計不易掉落使用方便

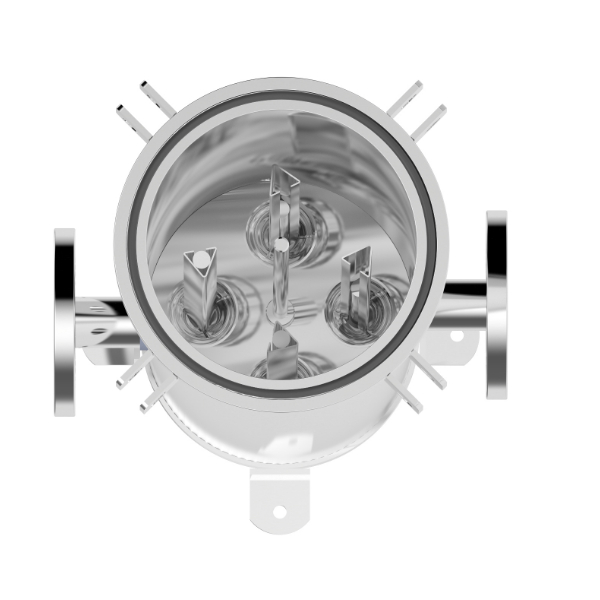

4.杯座設計可供雙開與單開(222)濾心使用,選擇性方便

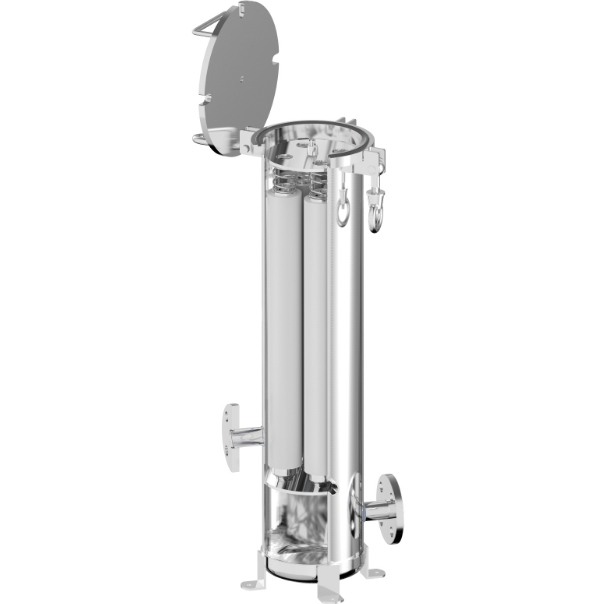

5.更換濾芯時，可輕鬆開啟上蓋往後仰105度角固定，不佔空間
產業應用
一般用水處理
RO前置設備過濾
海水處理
地下水處理
汙泥處理
飲料業過濾
製酒廠過濾
食品業過濾
化學製程過濾
製藥過濾
電鍍業過濾
電子業過濾
半導體
煉油產業
汽車製造業
礦產、石油與天然氣產業
循環冷卻水處理
產品編號
| TH | 7 | 2 | 4 | F | 2 | 10K | E | EA |
| 產品型號 | 濾芯支數 | 濾心長度 | 材質 | 濾心接頭 | 進出口尺寸 | 進出口規格 | O型環材質 | 外/內表面處理 |
TH |
3 4 5 6 7 |
1-10" 2-20" 3-30" 4-40" |
4-304 6-316 6L-316L |
F-DOE 5-222 7-226 |
21-1/2" 43-3/4” 1-1" 121-1-1/2" 2-2" 221-2-1/2" 3-3” 4-4” |
150P-ANSI 10K-JIS PN10-DIN C-CLAMP PF-PT/BSPT/Rc(Female) PM-PT/BSPT/R(Male) NF-NPT (Female) NM-NPT (Male) BF-BSPF/G (Female) BM-BSPF/G (Male) |
E-EPDM N-NBR V-VITON S-SILICON TS-TEFLON+SILICON |
A- 酸洗 E- 電解 P- 拋光
|

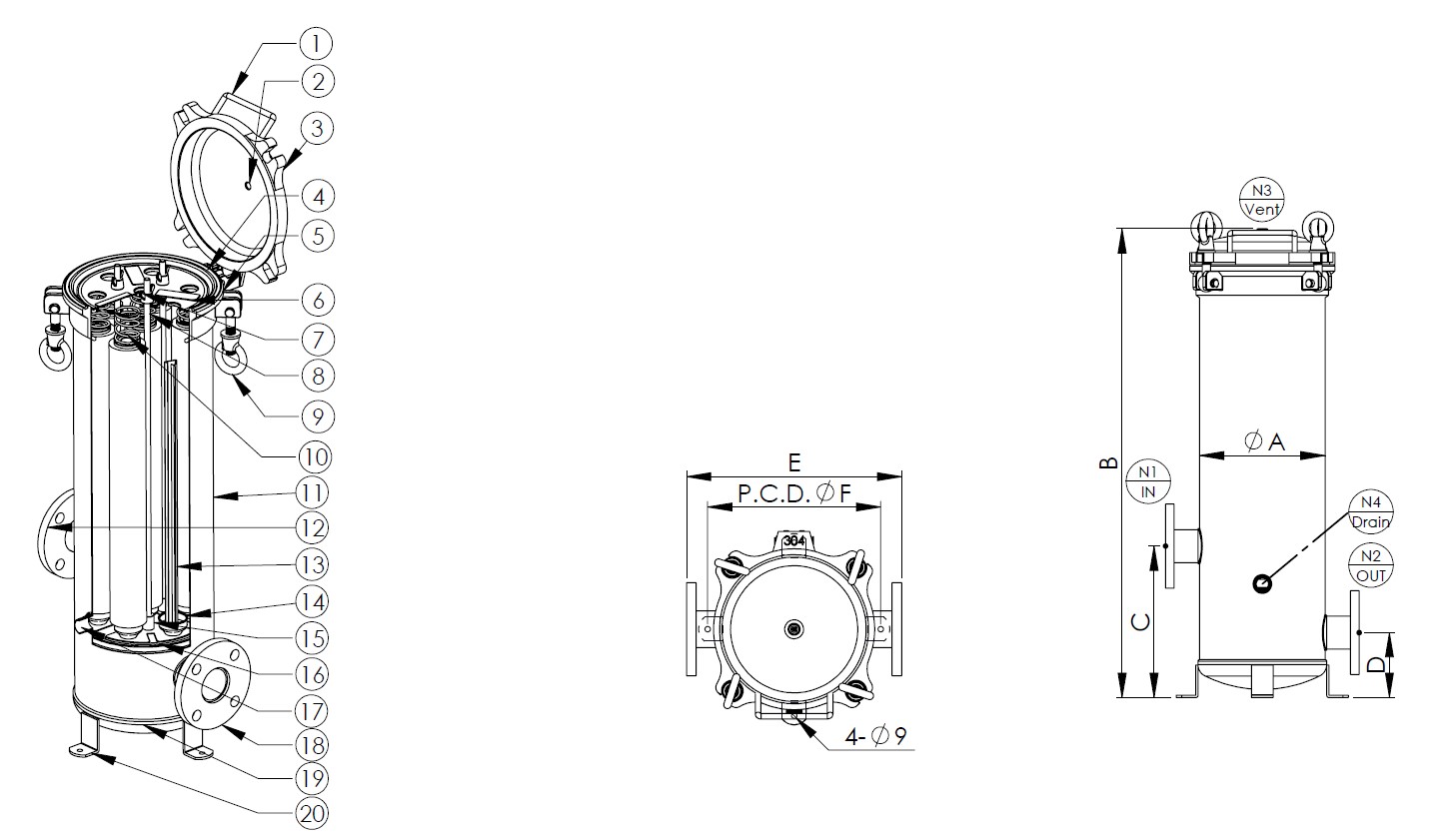

圖面
| 1. | 排氣口 |
| 2. | 上蓋 |
| 3. | 束環 |
| 4. | O型環 |
| 5. | 桶唇 |
| 6. | 壓板螺母 |
| 7. | 壓板 |
| 8. | 雙頭牙條 |
| 9. | 彈簧組 |
| 10. | 桶體 |
| 11. | 入水口 |
| 12. | 濾心角條 |
| 13. | 集水板螺母 |
| 14. | 集水板 |
| 15. | 杯座 |
| 16. | 排放口 |
| 17. | 出水口 |
| 18. | 端板 |
| 19. | L型腳架 |
規格
| 型式 | 濾心長度 | N1/N2 | N3 | N4 | A m/m | B m/m | C m/m | D m/m | E m/m | F (PCD) m/m | 流量 M³/Hr | 流量(加侖) |
| TH3~4 | 10" | 1/2"~3" | 1/4" | 3/4" | Ø180 | 641 | 280 | 120 | 300 | Ø236 | 3~4 | 13~18 |
| TH3~4 | 20" | 1/2"~3" | 1/4" | 3/4" | Ø180 | 896 | 280 | 120 | 300 | Ø236 | 6~8 | 26~35 |
| TH3~4 | 30" | 1/2"~3" | 1/4" | 3/4" | Ø180 | 1151 | 280 | 120 | 300 | Ø236 | 9~12 | 39~53 |
| TH5~7 | 10" | 1/2"~3" | 1/4" | 3/4" | Ø232 | 605 | 280 | 120 | 358 | Ø288 | 5~7 | 22~31 |
| TH5~7 | 20" | 1/2"~3" | 1/4" | 3/4" | Ø232 | 860 | 280 | 120 | 358 | Ø288 | 10~14 | 44~62 |
| TH5~7 | 30" | 1/2"~3" | 1/4" | 3/4" | Ø232 | 1115 | 280 | 120 | 358 | Ø288 | 15~21 | 66~93 |
| TH5~7 | 40" | 1/2"~3" | 1/4" | 3/4" | Ø232 | 1370 | 280 | 120 | 358 | Ø288 | 20~28 | 88~124 |
