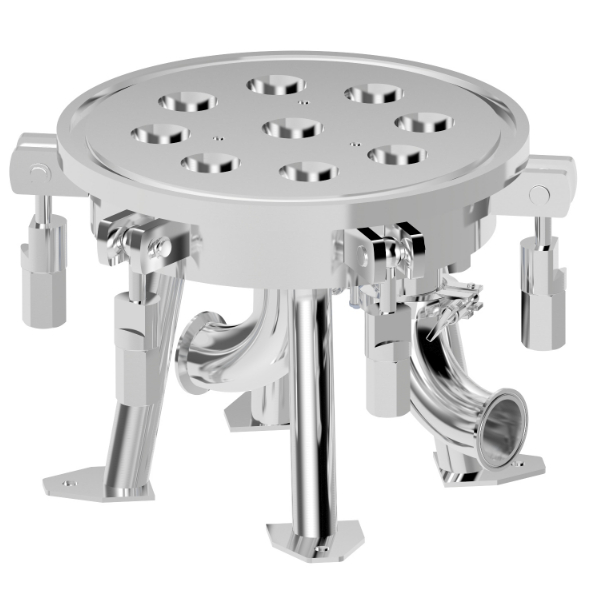

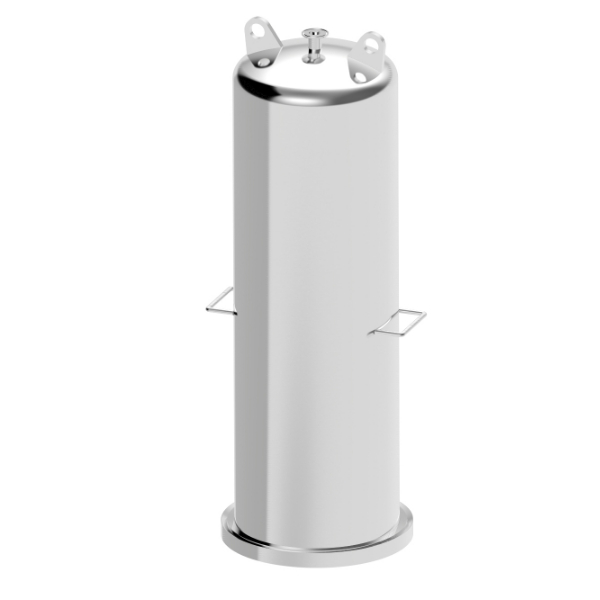

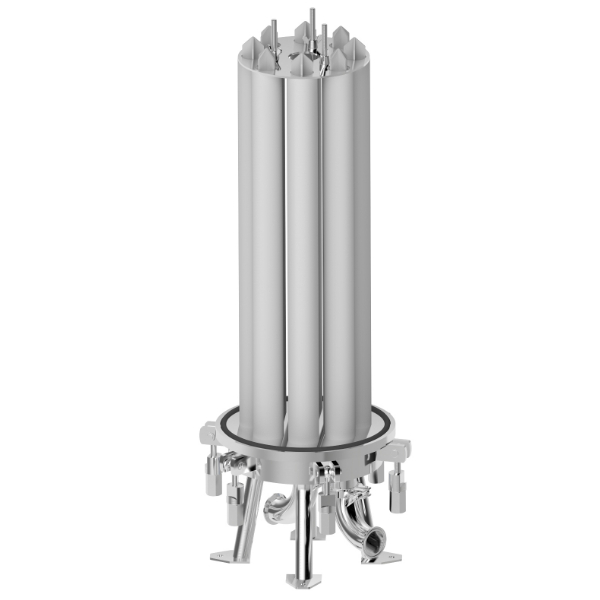

多支衛生級過濾器(螺絲式)

設計壓力.: 150PSI

設計溫度.: 100°C

最大操作壓力.: 150 PSI

操作溫度.: 75°C



選購配件: 各式濾芯

特色

1.7支裝以上衛生級過濾器適用食品、醫療與其他產業。

2.內外材質粗糙度高達0.2RA

3.接觸液焊接部位零死角,不殘留污垢

4.濾心杯座密合度精準度高

5.單眼螺絲座採用扣座式,緊密零洩漏

6.適用222濾芯

產業應用

一般用水處理

RO前置設備過濾

海水處理

地下水處理

汙泥處理

飲料業過濾

製酒廠過濾

食品業過濾

化學製程過濾

製藥過濾

電鍍業過濾

電子業過濾

半導體

煉油產業

汽車製造業

礦產、石油與天然氣產業

循環冷卻水處理

產品編號
SM 10 3 4 5 2 C S PP
產品型號 濾芯支數 濾心長度 材質 濾心接頭 進出口尺寸 進出口規格 O型環材質 外/內表面處理

SM

7-40

3-30"

4-40"

4-304

6-316

6L-316L

F-DOE

5-222

7-226

1-1"

121-1-1/2"

2-2"

221-2-1/2"

3-3”

4-4”

150P-ANSI

10K-JIS

PN10-DIN

C-Tri-Clamp

PF-PT-F

NF-NPT-F

PM-PT-M

NM-NPT-M

E-EPDM

N-NBR

V-VITON

S-SILICON

TS-TEFLON+SILICON

E-電解

P-拋光

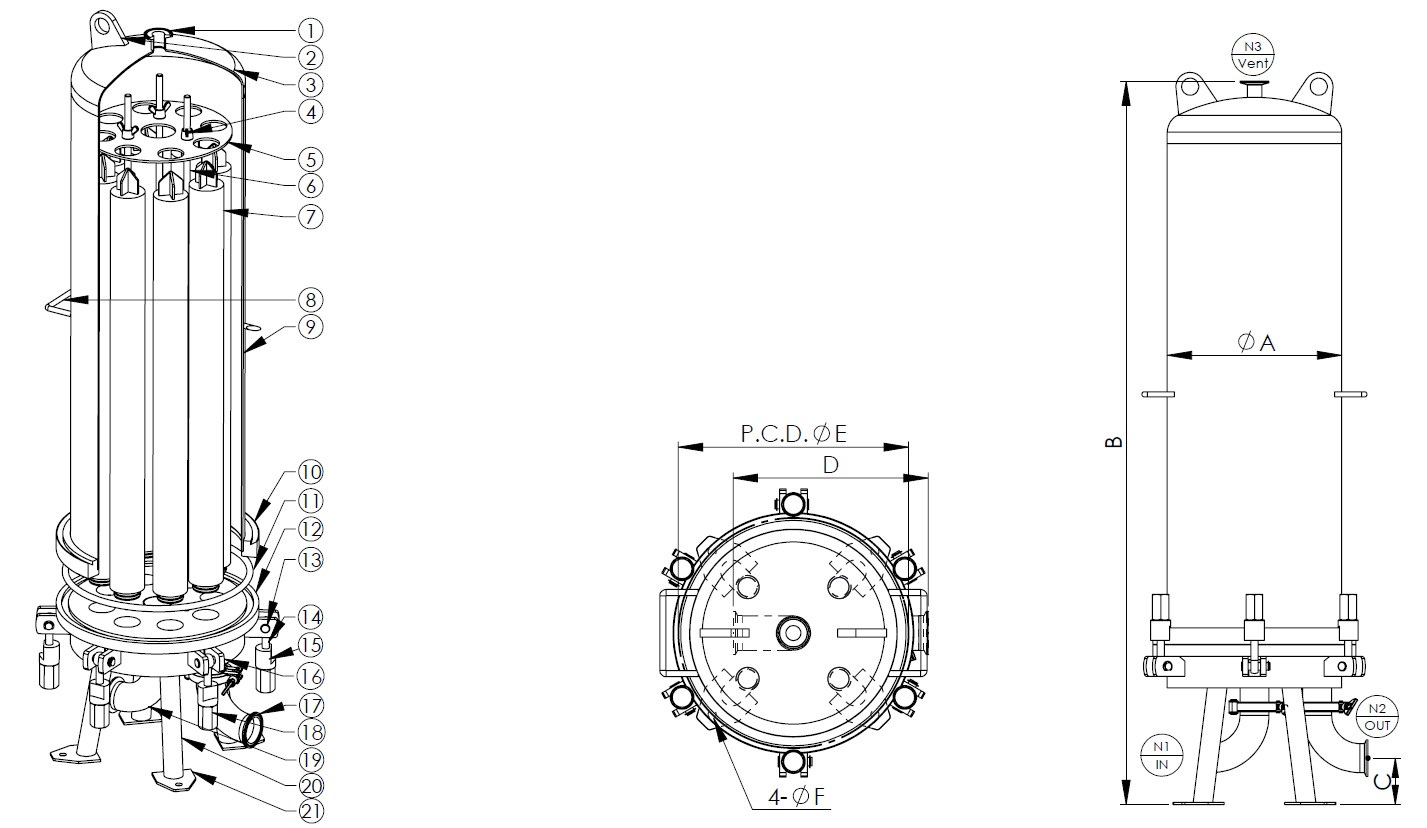

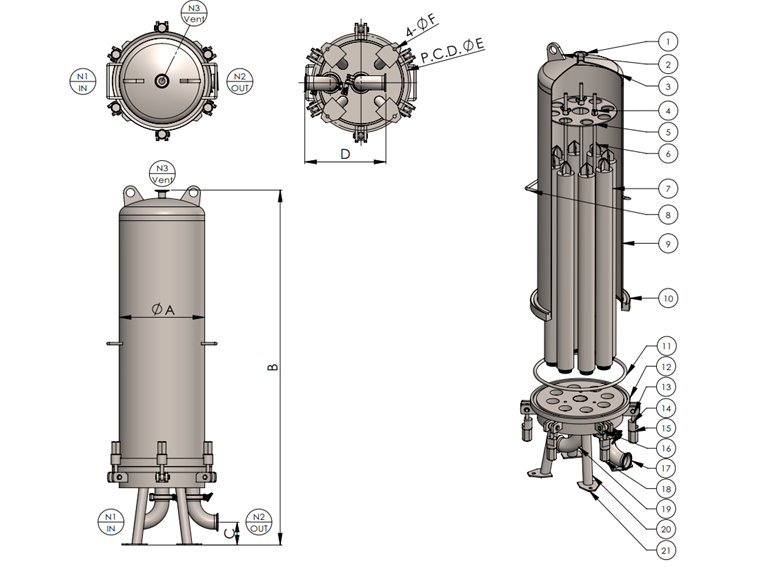

圖面

1.     排氣口

2.     吊耳

3.     端板

4.     壓板螺母

5.     壓板

6.     雙頭牙條

7.     濾芯

8.     把手

9.     桶體

10.   上蓋唇

11.   O型環

12.   底座

13.   心軸

14.   單眼螺絲

15.   扣座

16.   單眼螺絲座

17.   出水口

18.   杯型螺帽

19.   入水口

20.   腳架

21.   腳墊片

規格
型式  濾心長度 N1/N2 A m/m B m/m C m/m D m/m E(PCD) m/m F m/m  流量M³/Hr  流量(加侖)  重量  容量
SM7~8 30" 2" Ø306 1270 112 288 Ø340 Ø14 21~24 93~106 70kg 70L
SM9~11 30" 2" Ø350 1277 112 288 Ø385 Ø14 27~33 119~146 80kg 90L
SM12~18 30" 2" Ø406 1290 112 288 Ø440 Ø14 36~54 159~238 95kg 120L
SM19~26 30" 2" Ø508 1305 112 288 Ø542 Ø14 57~78 251~344 125kg 172L
SM27~40 30" 2" Ø560 1320 112 288 Ø605 Ø14 81~120 357~529 165kg 237L
