特色
1.多袋式大型過濾器, 流量大.

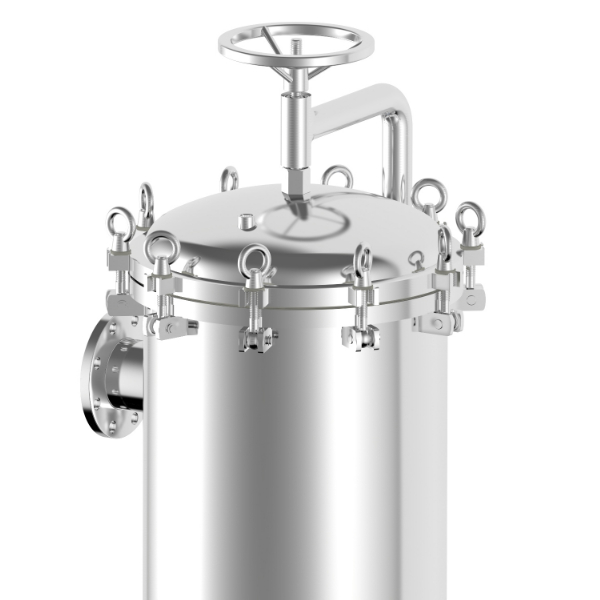

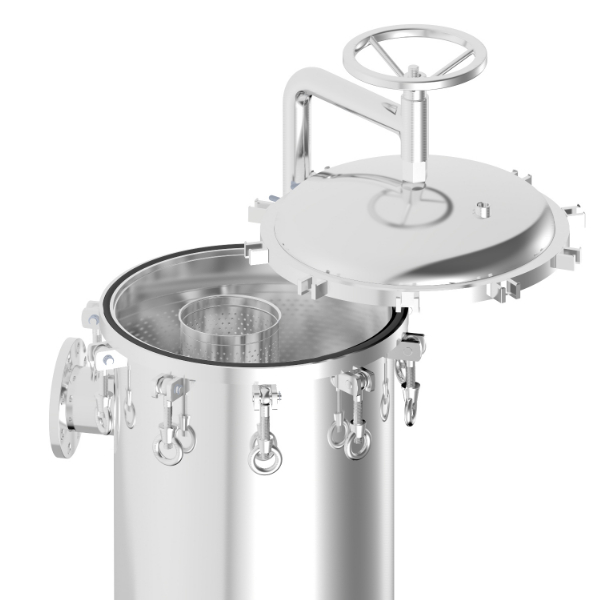

2.上蓋開啟選用懸吊式搭配環首螺母、開蓋簡單安全, 無須工具亦可將上蓋平均施壓鎖緊
3.O-RING厚實密合度高、溝槽設計不易掉落使用方便
產業應用
化學製程過濾
石化業過濾
飲料業過濾
製酒廠過濾
食品業過濾
電鍍業過濾
高溫製程過濾
RO前置設備過濾
一般用水過濾
製藥過濾
實驗製程過濾
氣體過濾
汙水處理過濾
電子業過濾
產品編號
| KM | 2 | 2 | 4 | SS | 3 | 10K | E | EA |
| 產品型號 | 濾袋數量 | 濾袋規格 | 材質 | 進出口方向 | 進出口尺寸 | 進出口規格 | O型環材質 | 外/內表面處理 |
KM |
2-12 |
1-Bag No.1 2-Bag No.2 |
4-304 6-316 6L-316L |
SS-側進側出
|
3-3'' 4-4'' 5-5'' 6-6'' 8-8'' 10-10'' 12-12'' |
150P-ANSI 10K-JIS PN10-DIN C-Tri-Clamp PF-PT-F NF-NPT-F PM-PT-M NM-NPT-M |
E-EPDM N-NBR V-VITON S-SILICON TS-TEFLON+SILICON |
A- 酸洗 E- 電解 P- 拋光 S- 噴砂 |

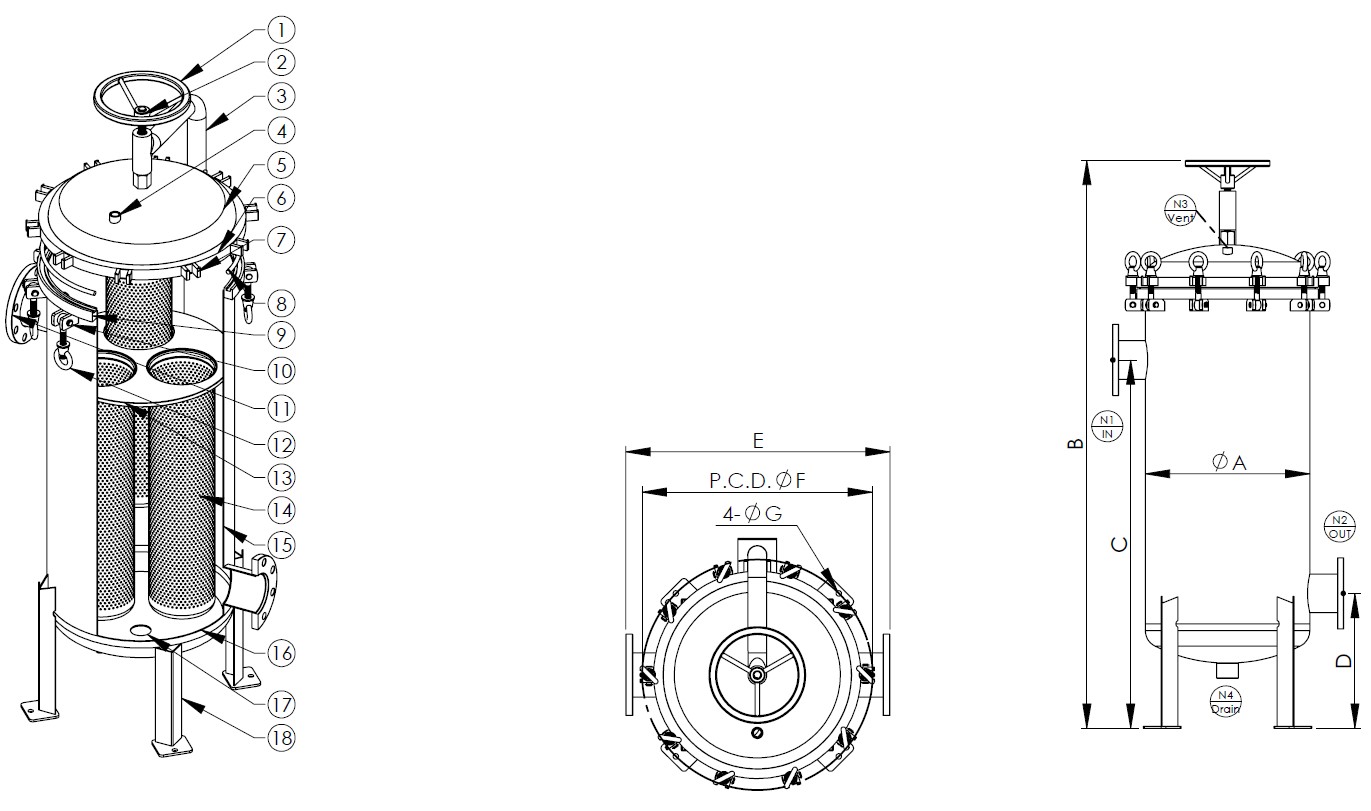

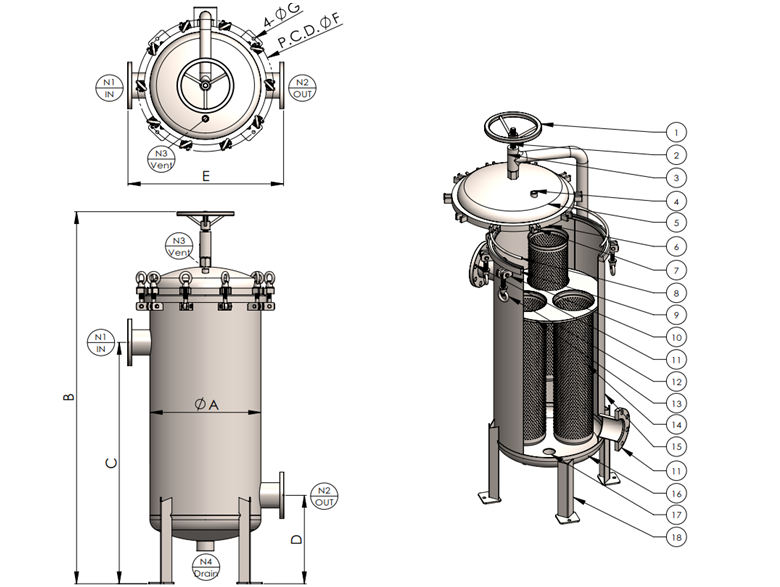

圖面
| 1. | 轉盤 |
| 2. | 螺桿 |
| 3. | 吊架 |
| 4. | 排氣口 |
| 5. | 上蓋 |
| 6. | 上蓋唇 |
| 7. | 環首螺母座 |
| 8. | O 型環 |
| 9. | 桶唇 |
| 10. | 單眼螺絲座 |
| 11. | 出入水口 |
| 12. | 單眼螺絲組 |
| 13. | 濾袋座 |
| 14. | 金屬內網 |
| 15. | 桶體 |
| 16. | 端板 |
| 17. | 排放口 |
| 18. | 腳架 |
規格
| 型式 | 濾袋數量 | N1/N2 | N3 | N4 | A m/m | B m/m | C m/m | D m/m | E m/m | F(PCD) m/m | G m/m | 流量M³/Hr |
| KM2 | 2 | 3" | 1/2" | 2" | Ø406 | 1667 | 1075 | 400 | 606 | Ø516 | Ø14 | 90 |
| KM2 | 2 | 4" | 1/2" | 2" | Ø406 | 1707 | 1090 | 400 | 606 | Ø516 | Ø14 | 90 |
| KM3 | 3 | 3" | 1/2" | 2" | Ø508 | 1686 | 1075 | 400 | 708 | Ø618 | Ø14 | 135 |
| KM3 | 3 | 4" | 1/2" | 2" | Ø508 | 1726 | 1090 | 400 | 708 | Ø618 | Ø14 | 135 |
| KM4 | 4 | 3" | 1/2" | 2" | Ø508 | 1686 | 1075 | 400 | 708 | Ø618 | Ø14 | 180 |
| KM4 | 4 | 4" | 1/2" | 2" | Ø508 | 1726 | 1095 | 400 | 708 | Ø618 | Ø14 | 180 |
| KM4 | 4 | 6" | 1/2" | 2" | Ø508 | 1806 | 1145 | 450 | 708 | Ø618 | Ø14 | 180 |
| KM5 | 5 | 3" | 1/2" | 2" | Ø560 |
1768 |
1125 | 450 | 760 | Ø704 | Ø18 | 225 |
| KM5 | 5 | 4" | 1/2" | 2" | Ø560 | 1808 | 1140 | 450 | 760 | Ø704 | Ø18 | 225 |
| KM5 | 5 | 6" | 1/2" | 2" | Ø560 | 1838 | 1145 | 450 | 760 | Ø704 | Ø18 | 225 |
| KM6 | 6 | 3" | 1/2" | 2" | Ø600 | 1774 | 1125 | 450 | 800 | Ø744 | Ø18 | 270 |
| KM6 | 6 | 4" | 1/2" | 2" | Ø600 | 1759 | 1140 | 450 | 800 | Ø744 | Ø18 | 270 |
| KM6 | 6 | 6" | 1/2" | 2" | Ø600 | 1789 | 1145 | 450 | 800 | Ø744 | Ø18 | 270 |
| KM7 | 7 | 3" | 1/2" | 2" | Ø600 | 1719 | 1125 | 450 | 800 | Ø744 | Ø18 | 315 |
| KM7 | 7 | 4" | 1/2" | 2" | Ø600 | 1759 | 1140 | 450 | 800 | Ø744 | Ø18 | 315 |
| KM7 | 7 | 6" | 1/2" | 2" | Ø600 | 1789 | 1145 | 450 | 800 | Ø744 | Ø18 | 315 |
| KM7 | 7 | 8" | 1/2" | 2" | Ø600 | 1864 | 1180 | 500 | 800 | Ø744 | Ø18 | 315 |
| KM8 | 8 | 4" | 1/2" | 2" | Ø650 | 1778 | 1140 | 450 | 850 | Ø794 | Ø18 | 360 |
| KM8 | 8 | 6" | 1/2" | 2" | Ø650 | 1858 | 1195 | 500 | 850 | Ø794 | Ø18 | 360 |
| KM8 | 8 | 8" | 1/2" | 2" | Ø650 | 1883 | 1180 | 500 | 850 | Ø794 | Ø18 | 405 |
| KM9 | 9 | 6" | 1/2" | 2" | Ø762 | 2057 | 1245 | 550 | 962 | Ø962 | Ø19 | 405 |
| KM9 | 9 | 8" | 1/2" | 2" | Ø762 | 2132 | 1280 | 600 | 962 | Ø962 | Ø19 | 450 |
| KM10 | 10 | 6" | 1/2" | 2" | Ø762 | 2057 | 1245 | 550 | 962 | Ø962 | Ø19 | 450 |
| KM10 | 10 | 8" | 1/2" | 2" | Ø762 | 2132 | 1280 | 600 | 962 | Ø962 | Ø19 | 450 |
| KM10 | 10 | 10" | 1/2" | 2" | Ø762 | 2187 | 1285 | 600 | 962 | Ø962 | Ø19 | 450 |
| KM12 | 12 | 8" | 1/2" | 2" | Ø813 | 2142 | 1280 | 600 | 1013 | Ø1013 | Ø19 | 540 |
| KM12 | 12 | 10" | 1/2" | 2" | Ø813 | 2247 | 1335 | 650 | 1013 | Ø1013 | Ø19 | 540 |
