RL4
4

設計壓力.: 300PSI

設計溫度.: 100°C

最大操作壓力.: 300 PSI

操作溫度.: 75°C



選購配件: 一體式、二片式

特色

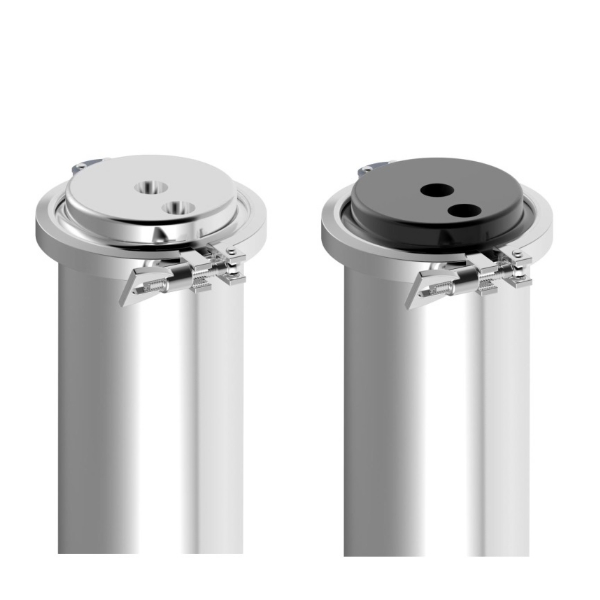

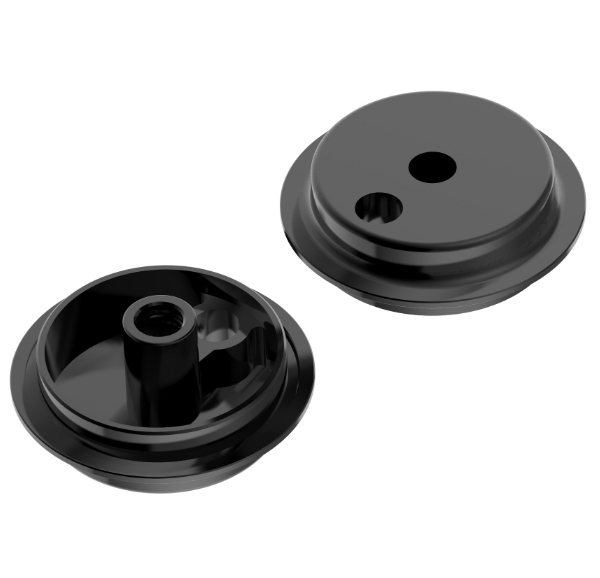

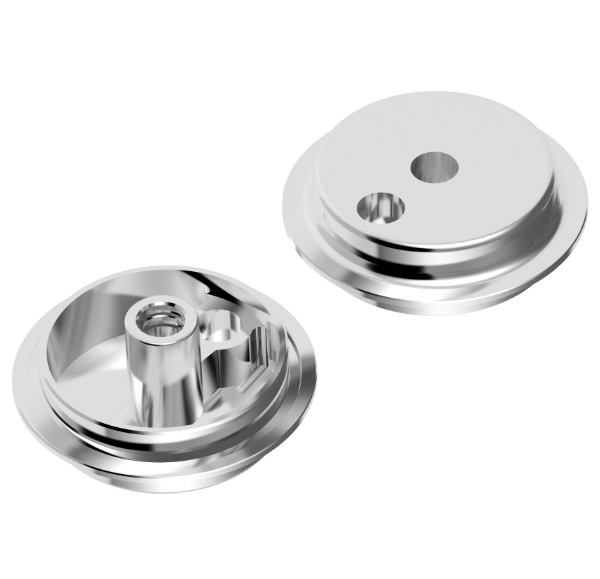

1.管身採用不銹鋼,上下端蓋選用NYLON低成本及不銹鋼兩種材質

2.精密過濾、流速快

3.上下端蓋與管身精準密合度高




產業應用
化學製程過濾
石化業過濾
飲料業過濾
製酒廠過濾
食品業過濾
電鍍業過濾
高溫製程過濾
RO前置設備過濾
一般用水過濾
製藥過濾
實驗製程過濾
氣體過濾
汙水處理過濾
電子業過濾
產品編號
R4 4 B 4 N 21 PF 21 PF N BA
產品型號 管身尺寸 束環樣式 管身材質 端蓋材質 N1 尺寸 N1 規格 N2 尺寸 N2 規格 O型環材質 外/內表面處理

2-21"

4-40"

8-80"

12-120"

A-一體式

B-二片式

4-304

6-316

4-304

6-316

N-NYLON



21-1/2"

43-3/4"

PF-PT/BSPT/Rc(Female)

NF-NPT (Female)

21-1/2"

43-3/4"

PF-PT/BSPT/Rc(Female)

NF-NPT (Female)

E-EPDM

N-NBR

V-VITON

A- 酸洗

B- 研磨

P- 拋光

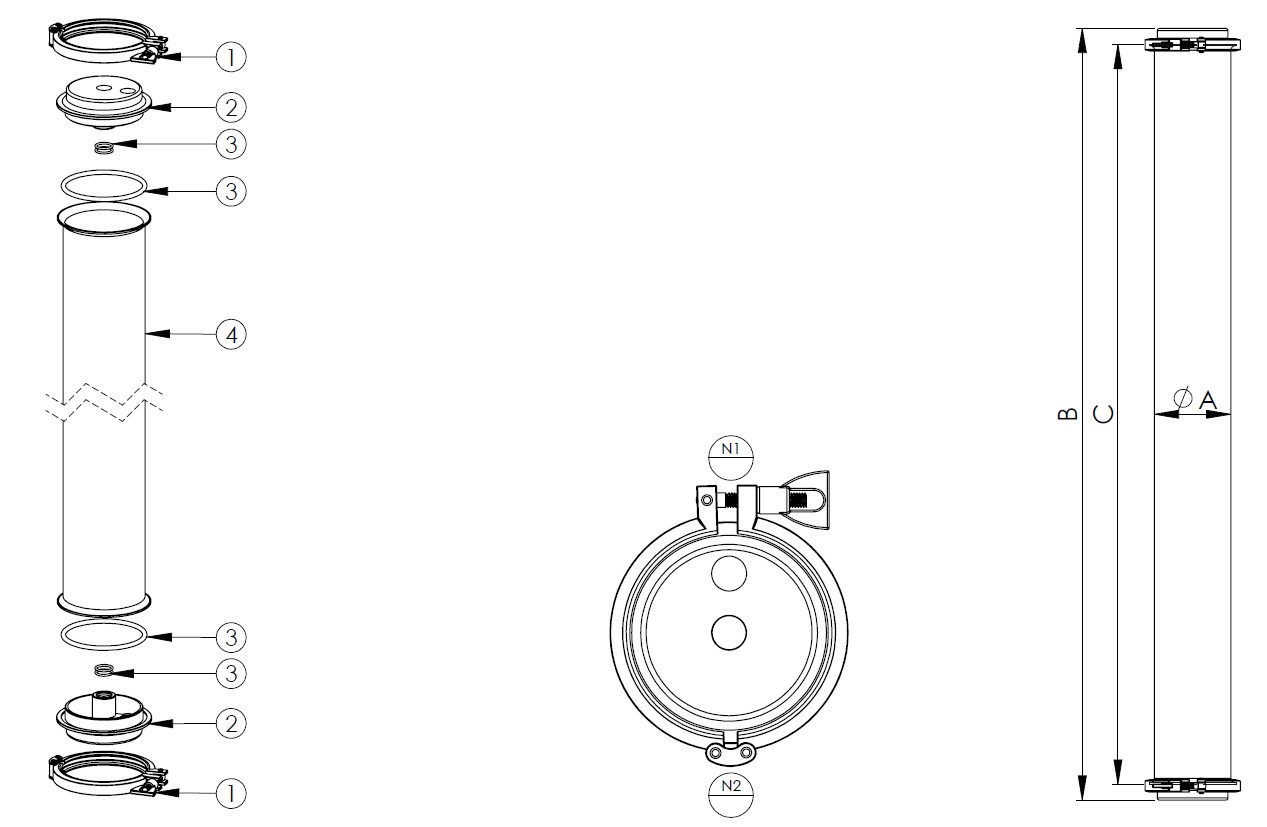

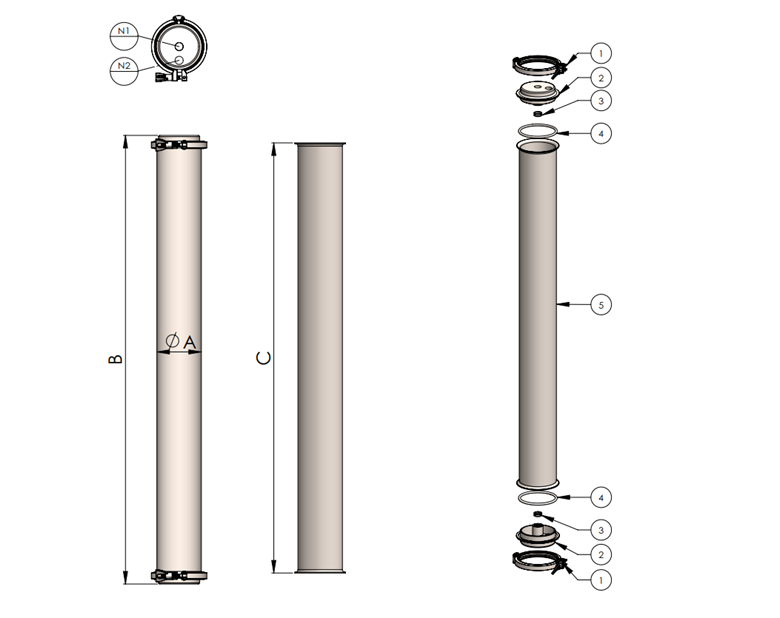

圖面

1. 束環

2. RO端板

3. O型環

4. 管殼

規格
型式 N1 N2 A m/m B m/m C m/m
RL4-2 1/2"or3/4" 1/2"or3/4" Ø106 593 545
RL4-4 1/2"or3/4" 1/2"or3/4" Ø106 1073 1025
RL4-8 1/2"or3/4" 1/2"or3/4" Ø106 2088 2040
RL4-12 1/2"or3/4" 1/2"or3/4" Ø106 3103 3055
