特色
1.大型一般純水過濾器、多支裝以上濾芯均適用
2.選用環首螺母樣式，無須工具亦可將上蓋平均施壓鎖緊.
3.O-RING厚實密合度高、溝槽設計不易掉落使用方便
4.杯座設計可供雙開與單開(222)濾心使用,選擇性方便

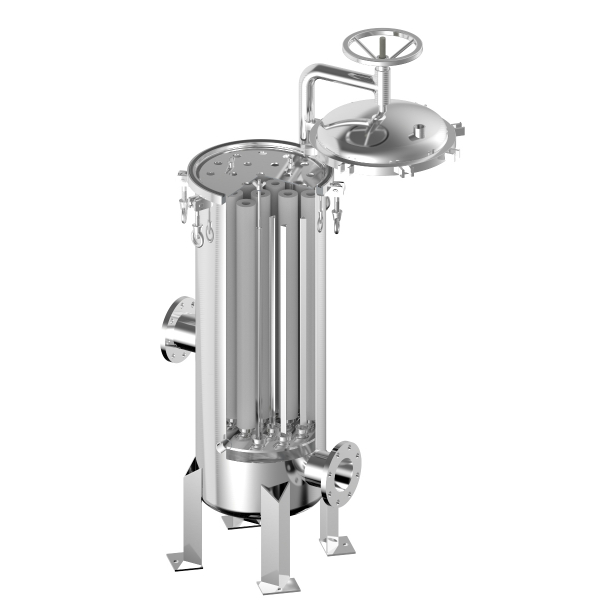

5.8-12支上蓋選用掀蓋式、操作快速方便

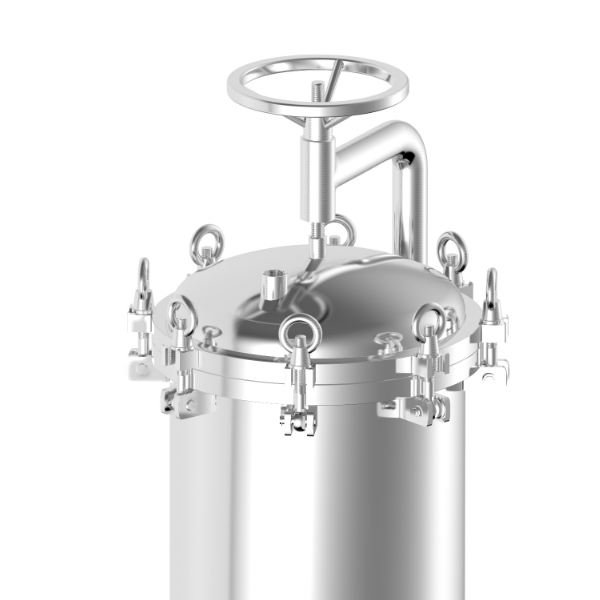

6.13支以上、上蓋開啟選用懸吊式、讓開關上蓋更容易, 更安全
產業應用
一般用水處理
RO前置設備過濾
海水處理
地下水處理
汙泥處理
飲料業過濾
製酒廠過濾
食品業過濾
化學製程過濾
製藥過濾
電鍍業過濾
電子業過濾
半導體
煉油產業
汽車製造業
礦產、石油與天然氣產業
循環冷卻水處理
產品編號
| TM | 20 | 3 | 4 | F | 3 | 10K | E | EA |
| 產品型號 | 濾芯支數 | 濾心長度 | 材質 | Adapters | 進出口尺寸 | 進出口規格 | O型環材質 | 外/內表面處理 |
TM |
8-263 |
3-30" 4-40" |
4-304 6-316 6L-316L |
F-DOE 5-222 7-226 |
2-2'' 3-3'' 4-4'' 5-5'' 6-6'' 8-8'' 10-10'' 12-12'' |
150P-ANSI 10K-JIS PN10-DIN C-Tri-Clamp PF-PT-F NF-NPT-F PM-PT-M NM-NPT-M |
E-EPDM N-NBR V-VITON S-SILICON TS-TEFLON+SILICON |
A- 酸洗 E- 電解 P- 拋光 S- 噴砂 |

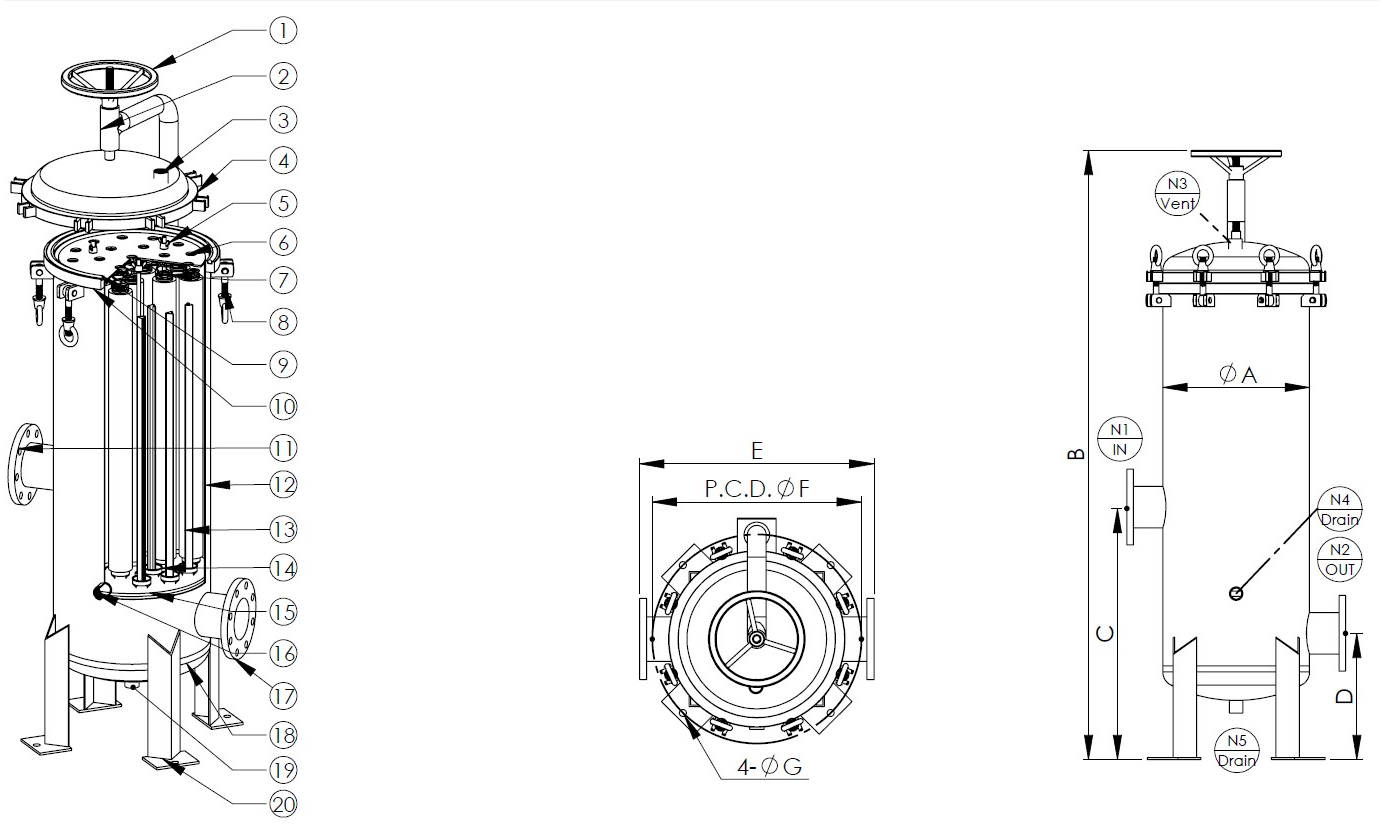

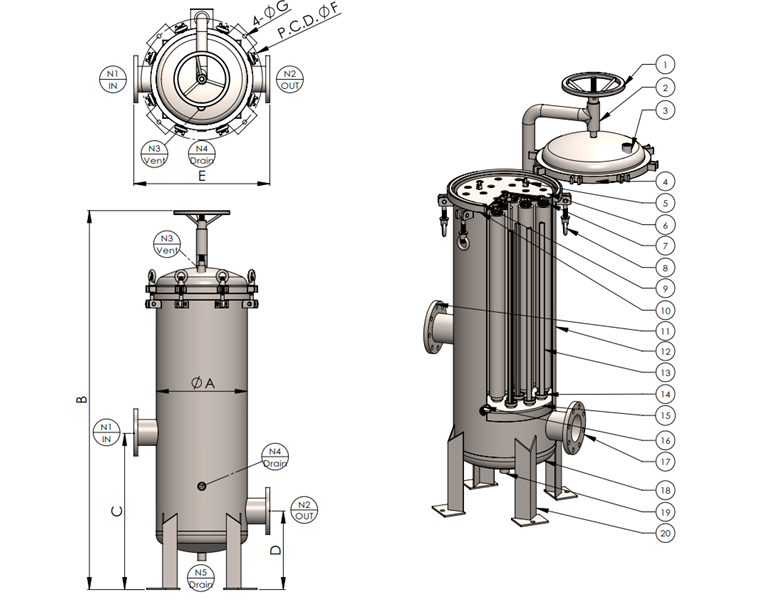

圖面
1.轉盤
2.吊架
3.排氣口
4.上蓋唇
5.壓板螺母
6.壓板
7.彈簧組
8.環首螺母
9.O型環 O-ring
10.桶唇
11.入口
12.桶體
13.濾心角條
14.杯座
15.集水板
16.排放口
17.出口
18.端板
19.排放口
20.腳架
規格
| 型式 | 濾心長度 | N1/N2 | N4/N5 | A m/m | B m/m | C m/m | D m/m | E m/m | F (PCD) m/m | G m/m | 流量M³/Hr | 流量(加侖) | 重量 | 容量 |
| TM8~12 | 30" | 2"~4"F | 1"PT-F | Ø306 | 1638 | 700 | 350 | 506 | Ø416 | Ø14 | 24~36 | 120~180 | 77kg | 89L |
| TM8~12 | 40" | 2"~4"F | 1"PT-F | Ø306 | 1888 | 700 | 350 | 506 | Ø416 | Ø14 | 32~48 | 160~240 | 85kg | 107L |
| TM13~20 | 30" | 2"~4"F | 1"PT-F | Ø406 | 1694 | 700 | 350 | 606 | Ø516 | Ø14 | 39~60 | 195~300 | 105kg | 165L |
| TM13~20 | 40" | 2"~4"F | 1"PT-F | Ø406 | 1944 | 700 | 350 | 606 | Ø516 | Ø14 | 52~80 | 260~400 | 125kg | 198L |
| TM21~35 | 30" | 3"~4"F | 1"PT-F | Ø508 | 1726 | 700 | 350 | 708 | Ø618 | Ø14 | 63~84 | 315~420 | 150kg | 327L |
| TM21~35 | 40" | 3"~4"F | 1"PT-F | Ø508 | 1958 | 700 | 350 | 708 | Ø618 | Ø14 | 84~112 | 420~560 | 195kg | 389L |
| TM36~40 | 30" | 3"~4"F | 1"PT-F | Ø560 | 1726 | 700 | 350 | 760 | Ø704 | Ø18 | 87~108 | 435~540 | 190kg | 327L |
| TM36~40 | 40" | 3"~4"F | 1"PT-F | Ø560 | 1976 | 700 | 350 | 760 | Ø704 | Ø18 | 116~138 | 580~720 | 225kg | 389L |
| TM41~52 | 30" | 4"~6"F | 1"PT-F | Ø600 | 1823 | 800 | 400 | 800 | Ø744 | Ø18 | 111~138 | 555~690 | 200kg | 401L |
| TM41~52 | 40" | 4"~6"F | 1"PT-F | Ø600 | 2074 | 800 | 400 | 800 | Ø744 | Ø18 | 148~184 | 850~920 | 230kg | 460L |
| TM53~57 | 30" | 4"~6"F | 1"PT-F | Ø650 | 1880 | 850 | 450 | 850 | Ø794 | Ø18 | 141~168 | 705~840 | 242kg | 484L |
| TM53~57 | 40" | 4"~6"F | 1"PT-F | Ø650 | 2130 | 850 | 450 | 850 | Ø794 | Ø18 | 188~224 | 940~1120 | 280kg | 567L |
| TM58~82 | 30" | 4"~6"F | 11/2"PTF | Ø762 | 2080 | 950 | 500 | 962 | Ø962 | Ø19 | 171~243 | 855~1215 | 365kg | 665L |
| TM58~82 | 40" | 4"~6"F | 11/2"PTF | Ø762 | 2330 | 950 | 500 | 962 | Ø962 | Ø19 | 228~324 | 1140~1620 | 408kg | 802L |
| TM83~117 | 30" | 6"~8"F | 2"PT-F | Ø900 | 2233 | 1000 | 550 | 1100 | Ø1100 | Ø19 | 246~285 | 1230~1425 | 687kg | 1042L |
| TM83~117 | 40" | 6"~8"F | 2"PT-F | Ø900 | 2483 | 1000 | 550 | 1100 | Ø1100 | Ø19 | 328~380 | 1640~1900 | 715kg | 1201L |
| TM118~146 | 30" | 6"~8"F | 2"PT-F | Ø1000 | 2307 | 1100 | 600 | 1200 | Ø910 | Ø22 | 288~405 | 1440~2025 | 791kg | 1350L |
| TM118~146 | 40" | 6"~8"F | 2"PT-F | Ø1000 | 2537 | 1100 | 600 | 1200 | Ø910 | Ø22 | 384~540 | 1920~2700 | 832kg | 1546L |
| TM147~185 | 30" | 10"~12"F | 2"PT-F | Ø1100 | 2442 | 1250 | 650 | 1300 | Ø1010 | Ø22 | 408~465 | 2040~2325 | 1046kg | 1580L |
| TM147~185 | 40" | 10"~12"F | 2"PT-F | Ø1100 | 2692 | 1250 | 650 | 1300 | Ø1010 | Ø22 | 544~620 | 2720~3100 | 1102kg | 1817L |
| TM186~220 | 30" | 10"~12"F | 2"PT-F | Ø1220 | 2465 | 1250 | 650 | 1400 | Ø1130 | Ø22 | 468~692 | 2340~2595 | 1188kg | 1955L |
| TM186~220 | 40" | 10"~12"F | 2"PT-F | Ø1220 | 2715 | 1250 | 650 | 1400 | Ø1130 | Ø22 | 624~692 | 3120~3460 | 1247kg | 2238L |
