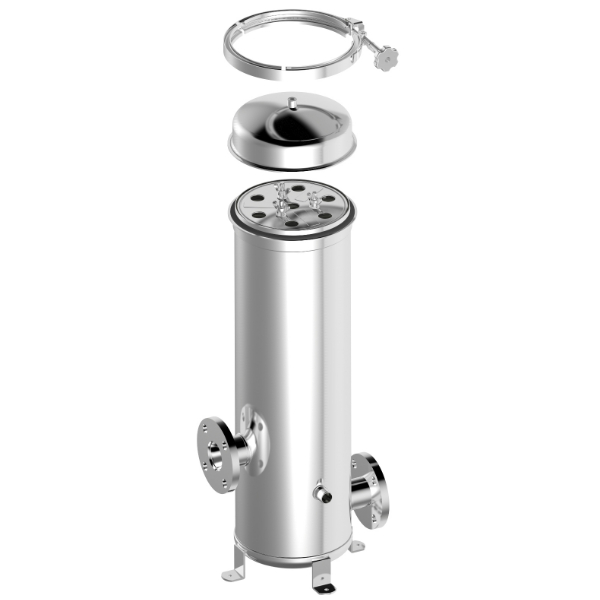

束環式濾芯機

設計壓力.: 150PSI

設計溫度.: 100°C

最大操作壓力.: 150 PSI

操作溫度.: 75°C



選購配件: 各式濾芯

特色

1.低壓一般純水型濾芯機、適用2-7支裝濾芯

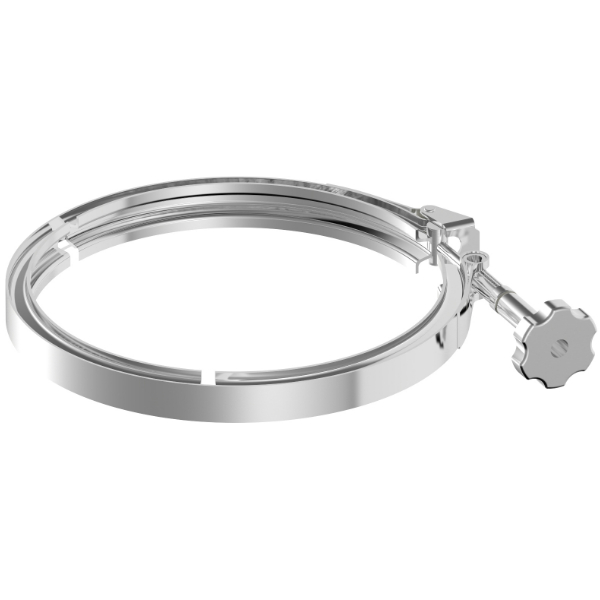

2.束環材質含有彈性度較大的301材質、曲線面積大富有彈性、可將上蓋與桶身鎖緊密合

3.O-RING厚實密合度高、溝槽設計不易掉落使用方便

4.杯座設計可供雙開與單開(222)濾心使用,選擇性方便

產業應用

一般用水處理

RO前置設備過濾

海水處理

地下水處理

汙泥處理

飲料業過濾

製酒廠過濾

食品業過濾

化學製程過濾

製藥過濾

電鍍業過濾

電子業過濾

半導體

煉油產業

汽車製造業

礦產、石油與天然氣產業

循環冷卻水處理

產品編號
TL 7 2 4 F 2 PF E EA
產品型號 濾芯支數 濾心長度 材質 濾心接頭 進出口尺寸 進出口規格 O型環材質 外/內表面處理

TL

3

4

5

6

7





1-10"

2-20"

3-30"

4-40"

4-304

6-316

6L-316L

F-DOE

5-222

7-226

21-1/2"

43-3/4"

1-1"

121-1-1/2"

2-2"

221-2-1/2"

3-3"

4-4"

150P-ANSI
10K-JIS
PN10-DIN
C-CLAMP
PF-PT/BSPT/Rc
      (Female)
PM-PT/BSPT/R
        (Male)
NF-NPT (Female)
NM-NPT (Male)
BF-BSPF/G
    (Female)
BM-BSPF/G
      (Male)

E-EPDM

N-NBR

V-VITON

S-SILICONE

TS-TEFLON+SILICONE

A- 酸洗

E- 電解

P- 拋光

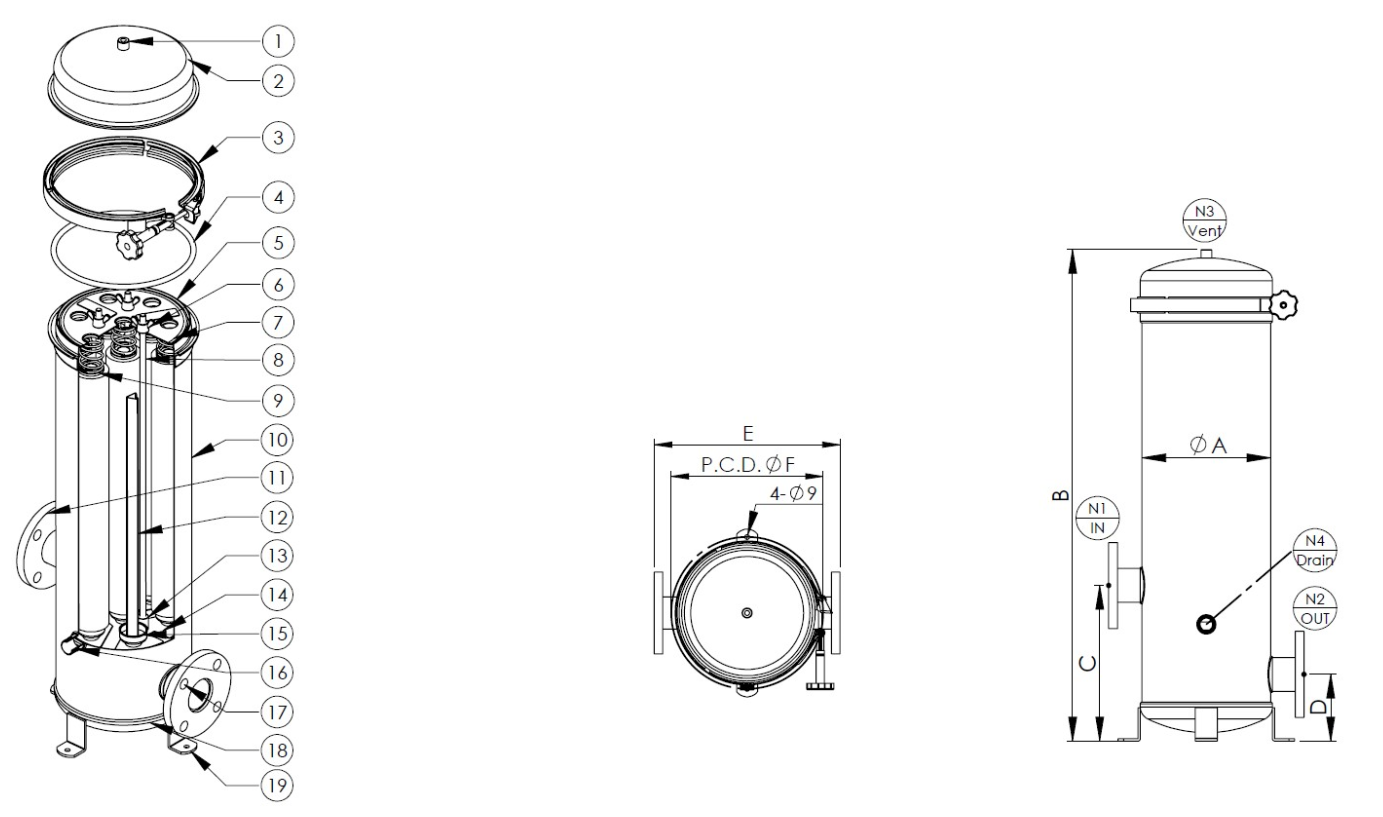

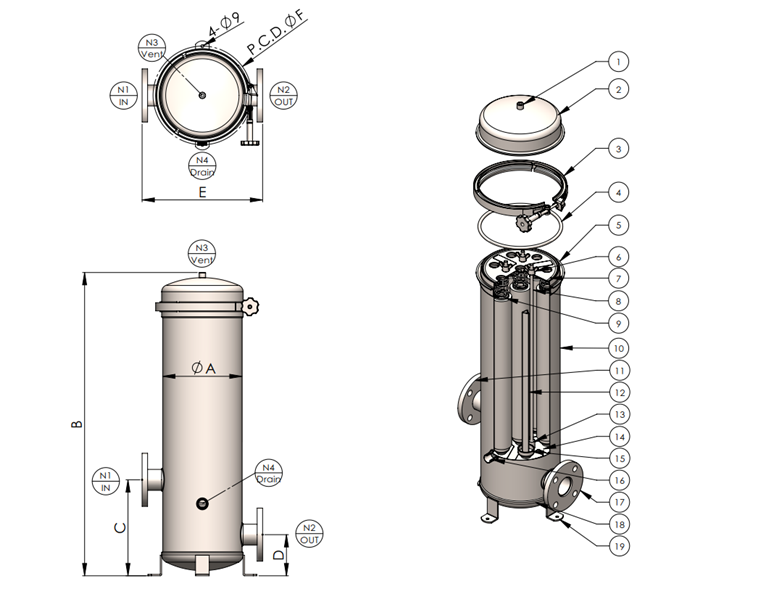

圖面
1.  排氣口
2.  上蓋
3.  束環
4.  O型環
5.  桶唇
6.  壓板螺母
7.  壓板
8.  雙頭牙條
9.  彈簧組
10.  桶體
11.  入水口
12.  濾心角條
13.  集水板螺母
14.  集水板
15.  杯座
16.  排放口
17.  出水口
18.  端板
19.  L型腳架









規格
型式  濾心長度 N1/N2 N3 N4 A m/m B m/m C m/m D m/m E m/m F (PCD) m/m  流量M³/Hr  流量(加侖)
TL3~4 10" 1/2"~3" 1/4" 3/4" Ø180 625 280 120 300 Ø236 3~4 13~18
TL3~4 20" 1/2"~3" 1/4" 3/4" Ø180 890 280 120 300 Ø236 8~6 26~35
TL3~4 30" 1/2"~3" 1/4" 3/4" Ø180 1145 280 120 300 Ø236 9~12 39~53
TL5~7 10" 1/2"~3" 1/4" 3/4" Ø232 625 280 120 352 Ø288 5~7 22~31
TL5~7 20" 1/2"~3" 1/4" 3/4" Ø232 890 280 120 352 Ø288 10~14 44~62
TL5~7 30" 1/2"~3" 1/4" 3/4" Ø232 1145 280 120 352 Ø288 15~21 66~93
TL5~7 40" 1/2"~3" 1/4" 3/4" Ø232 1400 280 120 352 Ø288 20~28 88~124
